Zawiesia linowe

Zawiesia linowe z liny stalowej

W zawiesiu linowym cięgno jest wykonane z elastycznej, ocynkowanej liny stalowej. Zawiesia są uniwersalne, trwałe i mają duży zakres udźwigów. Mogą być zaciskane tulejami aluminiowymi albo zaplatane. Wykonujemy je zgodnie z normą PN-EN 13414 i przepisami dyrektywy maszynowej.

Rodzaje według liczby cięgien

• Jednocięgnowe

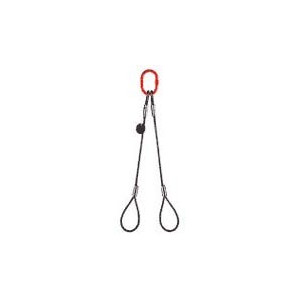

• Dwucięgnowe

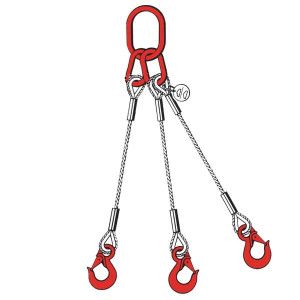

• Trzycięgnowe

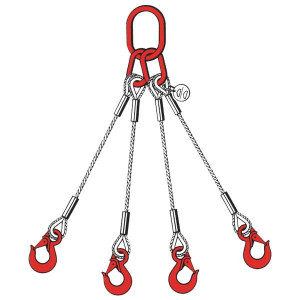

• Czterocięgnowe

Jak czytać udźwig zawiesia wielocięgnowego?

Dopuszczalne obciążenie robocze (DOR, WLL) podaje się dla dwóch zakresów kąta: odchylenie cięgna od pionu β do 45° i β od 45° do 60°. Te same zakresy można wyrazić kątem α między cięgnami: do 90° i od 90° do 120°. Przykład: zawiesie dwucięgnowe z liny 10 mm przenosi 1,5 t w pierwszym zakresie i 1,05 t w drugim.

Jak dobrać zawiesie linowe?

1. Masa ładunku i kąt rozwarcia cięgien: udźwig zawiesia wielocięgnowego zależy od kąta.
2. Liczba cięgien: zależy od liczby punktów zaczepienia.
3. Zakończenie cięgna: dopasowane do punktu zaczepienia.
4. Długość: dopasowana do ładunku i wysokości podnoszenia.

Zastosowanie

Zawiesia linowe są uniwersalne i mają duży zakres udźwigów, dlatego służą do podnoszenia i transportu bliskiego elementów konstrukcji oraz innych ładunków.

Bezpieczne użytkowanie

• Przed każdym użyciem obejrzyj zawiesie.
• Zlecaj badanie okresowe kompetentnej osobie, nie rzadziej niż co 12 miesięcy, a przy częstym użytkowaniu częściej.
• Wycofaj zawiesie, gdy brakuje oznaczeń lub są nieczytelne, gdy elementy są zdeformowane, lina się wydłużyła, korozja jest nadmierna albo hak jest rozgięty.

Szczegółowe wymagania podaje informacja dołączona do zawiesia.

Zawiesia mają deklarację zgodności i powstają według specyfikacji po złożeniu zamówienia, najczęściej w ciągu jednego lub dwóch dni.
