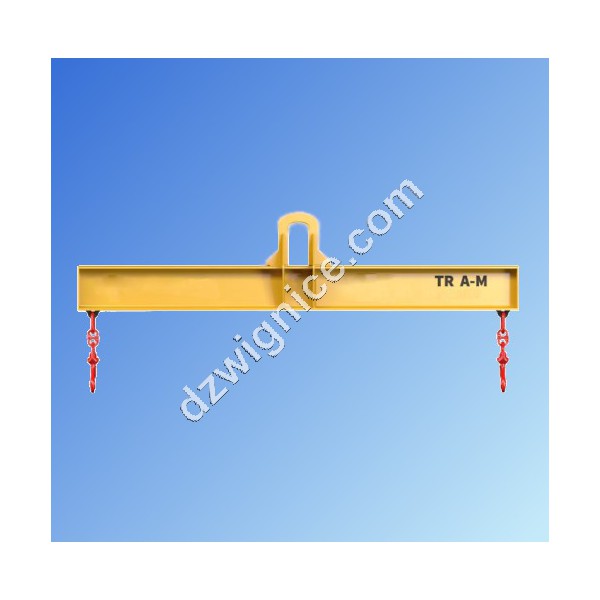

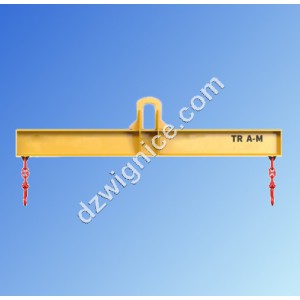

Trawers TR A-M 7,5t
Trawers o udźwigu WLL=7500kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawers o udźwigu WLL=7500kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawersa skręcana TR A-M o udźwigu 7,5t
Długość trawersy L [m] |
A [mm] |
B [mm] |
C [mm] |
T [mm] |
W [mm] |
HR [mm] |
Masa kg |
---|---|---|---|---|---|---|---|
1,0 | 55 | 30 | 34 | 220 | 110 | 754 | 55 |
1,5 | 55 | 30 | 34 | 220 | 110 | 714 | 100 |
2,0 | 55 | 30 | 34 | 220 | 110 | 734 | 145 |
2,5 | 55 | 30 | 34 | 220 | 110 | 734 | 175 |
3,0 | 55 | 30 | 34 | 220 | 110 | 754 | 240 |
3,5 | 55 | 30 | 34 | 220 | 110 | 754 | 270 |
4,0 | 55 | 30 | 34 | 220 | 110 | 774 | 350 |
4,5 | 55 | 30 | 34 | 220 | 110 | 774 | 385 |
5,0 | 55 | 30 | 34 | 220 | 110 | 794 | 490 |
5,5 | 55 | 30 | 34 | 220 | 110 | 794 | 535 |
6,0 | 55 | 30 | 34 | 220 | 110 | 814 | 650 |
7,0 | 55 | 30 | 34 | 220 | 110 | 834 | 820 |
8,0 | 55 | 30 | 34 | 220 | 110 | 854 | 1100 |
Trawers spełnia wymagania Dyrektywy Maszynowej.
