Punkt mocujacy AOW

Punkt mocujacy AOW

 Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 15,0t. Typoszereg i wymiary w tabeli.

Więcej szczegółów


13,53 zł brutto
11,00 zł netto

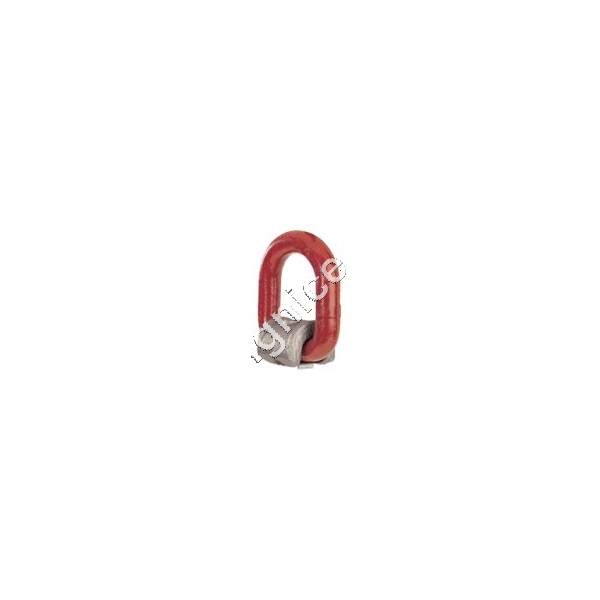

AOW - Uchwyt do przyspawania


Ucho uchylne. Materiał wykonania w klasie 8. Do przyspawania na częściach maszyn lub ciężarówki itp. Idealny do podczepiania haków i mocowania lub podnoszenia. Może być obciążany we wszystkich kierunkach. Zwracać uwagę na spawy mocujące.





wymiary punktu mocującego AOW



KOD

WLL
[t]

MBL
(kN)

E
mm

D
mm

F
mm

B
mm

A
mm

L
mm

Masa
[kg]

Spoina
amin [mm]

AOW 6

1,12

43,9

65

13,5

37

40

38

37

0,40

10

AOW 8

2,0

78,5

73

14,5

44

42

39

40

0,45

12

AOW 10

3,15

124,0

76

17,5

43

45

42

44

0,65

14

AOW 13

5,3

208,0

96

23,5

52

55

59

49

1,45

18

AOW 16

8,0

314,0

112

28,5

62

70

69

66

2,45

22

AOW 22

15,0

588,0

150

35

86

96

88

88

5,35

30

 WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca

sposób mocowania mocawaniie za pomocą  jednego punktu podwieszenia mocowanie za pomocą dwóch punktów podwiesienia mocowanie za pomocą 2 punktów i zawiesia dwucięgnowego mocowanie za pomocą 3 lub 4 punktów i zawiesia z taką ilością ciengien
Ilość cięgien 1 2 2 3 i 4
Kąt pochylenia cięgna 0°-45° 45°-60° 0°-45° 45°-60°
Współczynnik nośności 1 2 1,4 1 2,1 1,5



Uwaga : Element do którego będą przyspawane uchwyty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
