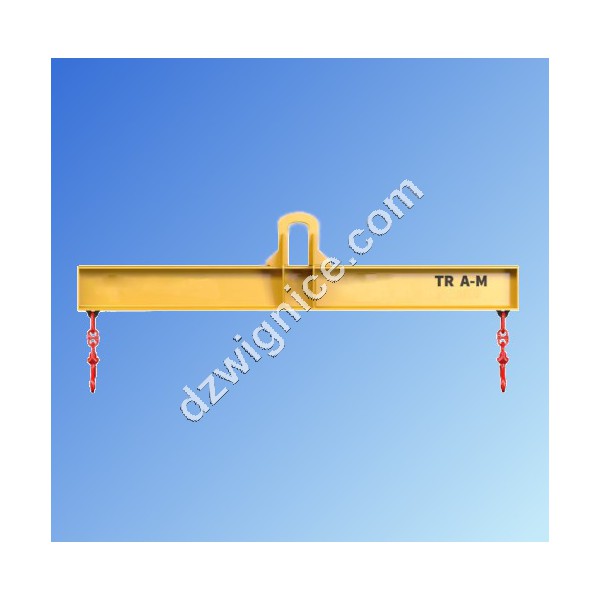

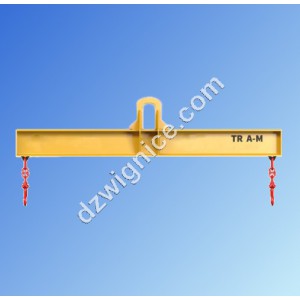

Trawers TR A-M 10,0t
Trawers o udźwigu WLL=10 000kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawers o udźwigu WLL=10 000kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawersa skręcana TR A-M o udźwigu 10,0t
Długość trawersy L [m] |
A [mm] |
B [mm] |
C [mm] |
T [mm] |
W [mm] |
HR [mm] |
Masa kg |
---|---|---|---|---|---|---|---|
1,0 | 60 | 35 | 34 | 250 | 120 | 744 | 80 |
1,5 | 60 | 35 | 34 | 250 | 120 | 764 | 130 |
2,0 | 60 | 35 | 34 | 250 | 120 | 784 | 180 |
2,5 | 60 | 35 | 34 | 250 | 120 | 784 | 210 |
3,0 | 60 | 35 | 34 | 250 | 120 | 804 | 285 |
3,5 | 60 | 35 | 34 | 250 | 120 | 804 | 320 |
4,0 | 60 | 35 | 34 | 250 | 120 | 824 | 420 |
4,5 | 60 | 35 | 34 | 250 | 120 | 844 | 500 |
5,0 | 60 | 35 | 34 | 250 | 120 | 844 | 550 |
5,5 | 60 | 35 | 34 | 250 | 120 | 864 | 660 |
6,0 | 60 | 35 | 34 | 250 | 120 | 864 | 710 |
7,0 | 60 | 35 | 34 | 250 | 120 | 884 | 950 |
8,0 | 60 | 35 | 34 | 250 | 120 | 904 | 1200 |
Trawers spełnia wymagania Dyrektywy Maszynowej.
