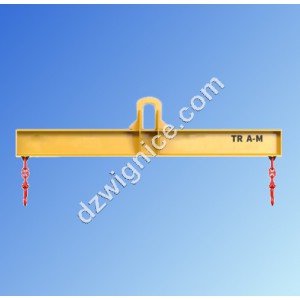

Trawers TR A-M 20,0t
Trawers o udźwigu WLL=20 000kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawers o udźwigu WLL=20 000kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawersa skręcana TR A-M o udźwigu 20,0t
Długość trawersy L [m] |
A [mm] |
B [mm] |
C [mm] |
T [mm] |
W [mm] |
HR [mm] |
Masa kg |
---|---|---|---|---|---|---|---|
1,0 | 80 | 45 | 45 | 330 | 150 | 1010 | 170 |
1,5 | 80 | 45 | 45 | 330 | 150 | 1030 | 225 |
2,0 | 80 | 45 | 45 | 330 | 150 | 1050 | 290 |
2,5 | 80 | 45 | 45 | 330 | 150 | 1070 | 360 |
3,0 | 80 | 45 | 45 | 330 | 150 | 1070 | 410 |
3,5 | 80 | 45 | 45 | 330 | 150 | 1090 | 510 |
4,0 | 80 | 45 | 45 | 330 | 150 | 1110 | 610 |
4,5 | 80 | 45 | 45 | 330 | 150 | 1110 | 675 |
5,0 | 80 | 45 | 45 | 330 | 150 | 1130 | 780 |
5,5 | 80 | 45 | 45 | 330 | 150 | 1150 | 900 |
6,0 | 80 | 45 | 45 | 330 | 150 | 1190 | 1050 |
7,0 | 80 | 45 | 45 | 330 | 150 | 1240 | 1350 |
8,0 | 80 | 45 | 45 | 330 | 150 | 1290 | 1700 |
Trawers spełnia wymagania Dyrektywy Maszynowej.
