Strona główna>Trawersy>Trawers skręcany TRS A-M 0,5t

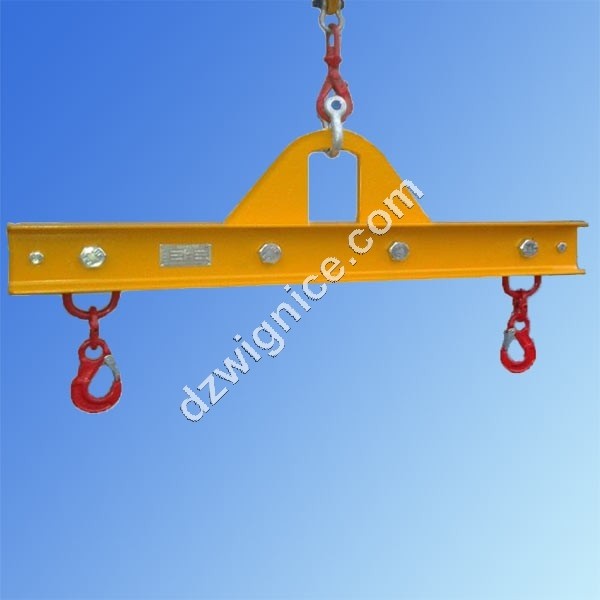

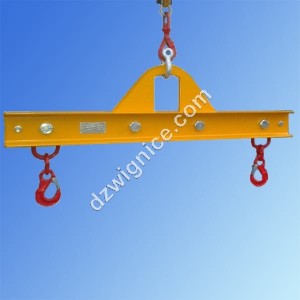

Trawers skręcany TRS A-M 0,5t

Trawers skręcany TRS A-M 0,5t

Trawers o udźwigu WLL=500kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka.  Długości belki trawersowej podano w tabeli.

Więcej szczegółów


1 592,85 zł brutto
1 295,00 zł netto

Trawersa skręcana TRS A-M  o udźwigu 500kg



  • Belka trawersowa do transportu długich ładunków i innych.
  • Sposób podczepienia trawersy - centralne ucho.
  • Sposób podczepienia ładunku - haki na końcach trawersy.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
    Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Posiada małą wysokość użytkową HR.
  • Posiada regulację ze skokiem 500 mm (2xR).
  • Standardowo wyposażony w dwa haki obrotowe na łożyskach .
  • Cechowanie: znak wytwórcy, znak CE, udźwig, numer fabryczny, rok produkcji.

Trawers skręcany TRS A-M rysunek

Długość

trawersy L

[mm]

A

[mm]

B

[mm]

C

[mm]

T

[mm]

W

[mm]

HR

[mm]

Masa

kg

1000 20 15 27,5 130 60 320 26
1500 20 15 27,5 130 60 320 34
2000 20 15 27,5 130 60 335 42
2500 20 15 27,5 130 60 350 51
3000 20 15 27,5 130 60 350 59
3500 20 15 27,5 130 60 350 67
4000 20 15 27,5 130 60 370 92
4500 20 15 27,5 130 60 370 103
5000 20 15 27,5 130 60 390 142
5500 20 15 27,5 130 60 390 155
6000 20 15 27,5 130 60 309 168
7000 20 15 27,5 130 60 408 233
8000 20 15 27,5 130 60 408 265



L

[mm]

Ilość punktów i rozstaw L [mm]
12345678910
1000 500
1500 1000 500
2000 1500 1000 500
2500 2000 1500 1000
3000 2500 2000 1500 1000
3500 3000 2500 2000 1500 1000
4000 3500 3000 2500 2000 1500
4500 4000 3500 3000 2500 2000 1500
5000 4500 4000 3500 3000 2500 2000
5500 5000 4500 4000 3500 3000 2500 2000
6000 5500 5000 4500 4000 3500 3000 2500
7000 6500 6000 5500 5000 4500 4000 3500 3000
8000 7500 7000 6500 6000 5500 5000 4500 4000 3500 3000

  Trawers spełnia wymagania Dyrektywy Maszynowej.

Istnieje możliwość:

  • wykonania większej ilości punktów,
  • wykonania dodatkowego punktu pod centralnym uchem,
  • doposażenia o większą liczbę haków,
  • zamiany haków na szakle zamontowane na specjalnym łączniku.
  • TRAWERSY INSTRUKCJA UŻYTKOWANIA
    Instrukcja użytkowania trawersy - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf z instrukcją.
