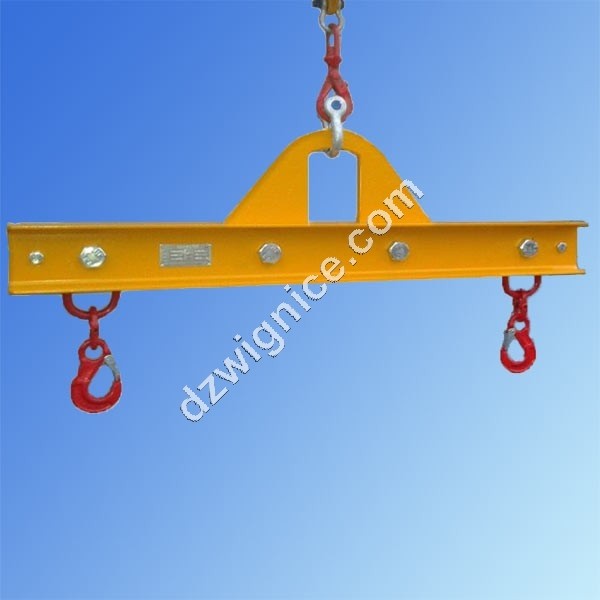

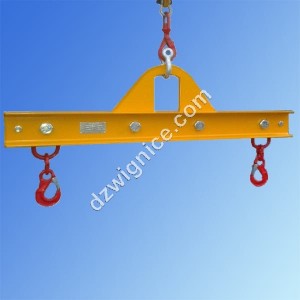

Trawers skręcany TRS A-M 1t
Trawers o udźwigu WLL=1000kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawers o udźwigu WLL=1000kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Belka trawersowa skręcana TRS A-M o udźwigu 1t

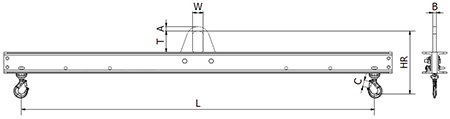

Długość trawersy L [mm] |
A [mm] |
B [mm] |
C [mm] |
T [mm] |
W [mm] |
HR [mm] |
Masa kg |
---|---|---|---|---|---|---|---|
1000 | 20 | 15 | 27,5 | 130 | 60 | 320 | 26 |
1500 | 20 | 15 | 27,5 | 130 | 60 | 335 | 34 |
2000 | 20 | 15 | 27,5 | 130 | 60 | 345 | 44 |
2500 | 20 | 15 | 27,5 | 130 | 60 | 366 | 61 |
3000 | 20 | 15 | 27,5 | 130 | 60 | 366 | 72 |
3500 | 20 | 15 | 27,5 | 130 | 60 | 386 | 103 |
4000 | 20 | 15 | 27,5 | 130 | 60 | 386 | 116 |
4500 | 20 | 15 | 27,5 | 130 | 60 | 405 | 153 |
5000 | 20 | 15 | 27,5 | 130 | 60 | 405 | 169 |
5500 | 20 | 15 | 27,5 | 130 | 60 | 405 | 189 |
6000 | 20 | 15 | 27,5 | 130 | 60 | 424 | 235 |
7000 | 20 | 15 | 27,5 | 130 | 60 | 424 | 318 |
8000 | 20 | 15 | 27,5 | 130 | 60 | 424 | 416 |
L [mm] | Ilość punktów i rozstaw L [mm] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
1000 | 500 | |||||||||
1500 | 1000 | 500 | ||||||||
2000 | 1500 | 1000 | 500 | |||||||
2500 | 2000 | 1500 | 1000 | |||||||
3000 | 2500 | 2000 | 1500 | 1000 | ||||||
3500 | 3000 | 2500 | 2000 | 1500 | 1000 | |||||
4000 | 3500 | 3000 | 2500 | 2000 | 1500 | |||||
4500 | 4000 | 3500 | 3000 | 2500 | 2000 | 1500 | ||||
5000 | 4500 | 4000 | 3500 | 3000 | 2500 | 2000 | ||||
5500 | 5000 | 4500 | 4000 | 3500 | 3000 | 2500 | 2000 | |||
6000 | 5500 | 5000 | 4500 | 4000 | 3500 | 3000 | 2500 | |||
7000 | 6500 | 6000 | 5500 | 5000 | 4500 | 4000 | 3500 | 3000 | ||
8000 | 7500 | 7000 | 6500 | 6000 | 5500 | 5000 | 4500 | 4000 | 3500 | 3000 |
Trawers spełnia wymagania Dyrektywy Maszynowej.
