Strona główna>Trawersy>Trawers skręcany TRS A-M 3t

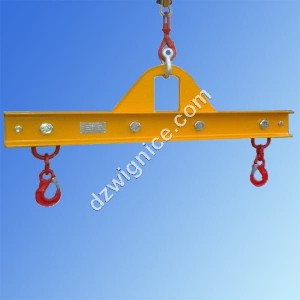

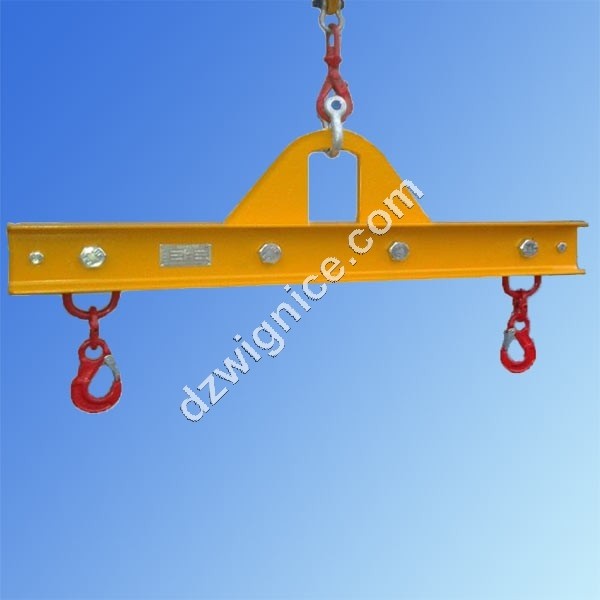

Trawers skręcany TRS A-M 3t

Trawers skręcany TRS A-M 3t

Belka trawersowa o udźwigu WLL=3000kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka.  Długości belki trawersowej podano w tabeli.

Więcej szczegółów


1 991,37 zł brutto
1 619,00 zł netto

Trawers skręcany TRS A-M o udźwigu 3t



  • Belka trawersowa do transportu długich ładunków i innych.
  • Sposób podczepienia trawersy - centralne ucho.
  • Sposób podczepienia ładunku - haki na końcach trawersy.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
    Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Posiada małą wysokość użytkową HR.
  • Posiada regulację ze skokiem 500 mm (2xR).
  • Standardowo wyposażony w dwa haki obrotowe na łożyskach .
  • Cechowanie: znak wytwórcy, znak CE, udźwig, numer fabryczny, rok produkcji.

Trawers skręcany TRS A-M rysunek

Długość

trawersy L

[mm]

A

[mm]

B

[mm]

C

[mm]

T

[mm]

W

[mm]

HR

[mm]

Masa

kg

1000 35 20 27,5 160 75 390 45
1500 35 20 27,5 160 75 410 65
2000 35 20 27,5 160 75 410 80
2500 35 20 27,5 160 75 429 105
3000 35 20 27,5 160 75 448 140
3500 35 20 27,5 160 75 448 160
4000 35 20 27,5 160 75 456 215
4500 35 20 27,5 160 75 456 240
5000 35 20 27,5 160 75 476 295
5500 35 20 27,5 160 75 476 320
6000 35 20 27,5 160 75 476 355
7000 35 20 27,5 160 75 496 460
8000 35 20 27,5 160 75 516 585



L

[mm]

Ilość punktów i rozstaw L [mm]
12345678910
1000 500
1500 1000 500
2000 1500 1000 500
2500 2000 1500 1000
3000 2500 2000 1500 1000
3500 3000 2500 2000 1500 1000
4000 3500 3000 2500 2000 1500
4500 4000 3500 3000 2500 2000 1500
5000 4500 4000 3500 3000 2500 2000
5500 5000 4500 4000 3500 3000 2500 2000
6000 5500 5000 4500 4000 3500 3000 2500
7000 6500 6000 5500 5000 4500 4000 3500 3000
8000 7500 7000 6500 6000 5500 5000 4500 4000 3500 3000

  Trawers spełnia wymagania Dyrektywy Maszynowej.

Istnieje możliwość:

  • wykonania większej ilości punktów,
  • wykonania dodatkowego punktu pod centralnym uchem,
  • doposażenia o większą liczbę haków,
  • zamiany haków na szakle zamontowane na specjalnym łączniku.
  • TRAWERSY INSTRUKCJA UŻYTKOWANIA
    Instrukcja użytkowania trawersy - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf z instrukcją.
