Złącze klinowe zalewane do połączenia liny ze zbloczem dźwigowym do lin od ø11mm do ø22mm. Pełne wymiary i typoszereg w tabeli.
Złącza klinowe FCS

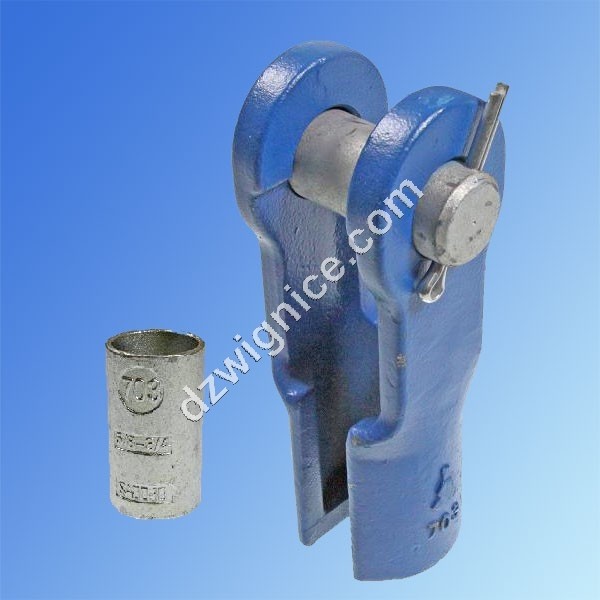

Złącze klinowe przeznaczone jest do połączenia liny ze zbloczem dźwigowym. Złącze składa się z końcówki stożkowej zalewanej na linę oraz z korpusu. Budowa pozwala na szybki demontaż liny ze złącza.
|

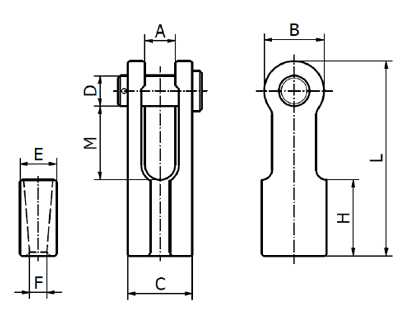

Rozmiar – |
WLL |
MBL |
A |
B |
C |
D |
E |
F |
H |
L |
M |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
11-13 |
4,0 |
196,1 |
25 |
50 |
49 |
25 |
33 |
15 |
62 |
150 |
46 |
1,6 |
|
13-16 |
5,0 |
245,1 |
32 |
58 |
60 |
30 |
38 |
18 |
72 |
182 |
59 |
2,6 |
|
16-19 |
8,0 |
392,2 |
38 |
70 |
70 |
35 |
45 |
21 |
85 |
218 |
69 |
4,5 |
|
20-22 |
11,0 |
539,3 |
44 |
80 |
82 |
41 |
50 |
24 |
102 |
253 |
81 |
6,5 |
|
23-26* |
15,0 |
735,5 |
51 |
104 |
95 |
51 |
60 |
28 |
115 |
298 |
90 |
11 |
|
27-29* |
18,0 |
882,6 |
57 |
114 |
107 |
57 |
70 |
32 |
152 |
357 |
116 |
16 |
|
30-32* |
25,0 |
1225,8 |
63 |
126 |
119 |
63 |
80 |
36 |
150 |
382 |
120 |
18 |
|
33-36* |
25,0 |
1225,8 |
64 |
126 |
125 |
64 |
85 |
39 |
160 |
404 |
125 |
23 |
|
37-39* |
30,0 |
1471,0 |
70 |
152 |
136 |
70 |
90 |
42 |
176 |
443 |
136 |
29 |
|
40-42* |
34,0 |
1667,1 |
76 |
156 |
142 |
76 |
95 |
45 |
188 |
474 |
142 |
36 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
*) Rozmiar nie jest produkowany na stan magazynowy
