Ocynkowana. Wg ASTM F1145-92. WLL od 0,18t do 2,95t, gwint od M6x102 do M32x305. Szczególowe dane w tabeli.
- Ocynkowana ogniowo
- współczynnik bezpieczeństwa : 5:1
- cechowany : rozmiar; WLL, nr partii oraz znak producenta; znak CE
|

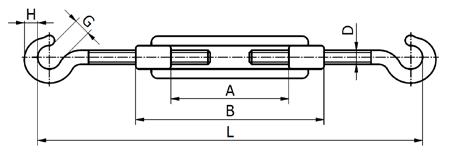

Rozmiar D |
WLL |
MBL |
Wymiary (mm) |
Masa | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
(mm) |
(cal) |
A |
B |
G |
H |
L min |
L max | |||
|
6 x 102 |
1/4x4 |
0,18 |
8,8 |
102 |
123 |
11,5 |
12,5 |
195 |
285 |
0,15 |
|
8 x 114 |
5/16x4 1/2 |
0,32 |
15,7 |
114 |
138 |
12,5 |
13 |
220 |
320 |
0,25 |
|
10 x 152 |
3/8x6 |
0,45 |
22,1 |
152 |
180 |
13,5 |
14,5 |
275 |
415 |
0,40 |
|
12 x 152 |
1/2x6 |
0,68 |
33,3 |
152 |
190 |
18 |
20 |
315 |
455 |
0,70 |
|
16 x 152 |
5/8x6 |
1,02 |
50,0 |
152 |
200 |
21 |
25 |
350 |
490 |
1,25 |
|
20 x 229 |
3/4x9 |
1,36 |
66,7 |
229 |
285 |
25 |
28 |
470 |
690 |
2,30 |
|
25 x 305 |
1x12 |
2,27 |
111,3 |
305 |
380 |
32 |
38 |
630 |
920 |
5,15 |
|
32 x 305 |
1 1/4x12 |
2,95 |
144,6 |
305 |
392 |
42 |
47 |
670 |
975 |
8,15 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
