Złącza klinowe FSL
Złącze klinowe do połączenia liny ze zbloczem dźwigowym do lin od ø7mm do ø32mm. Pełne wymiary i typoszereg w tabeli.
Złącze klinowe do połączenia liny ze zbloczem dźwigowym do lin od ø7mm do ø32mm. Pełne wymiary i typoszereg w tabeli.
Złącza klinowe FSL

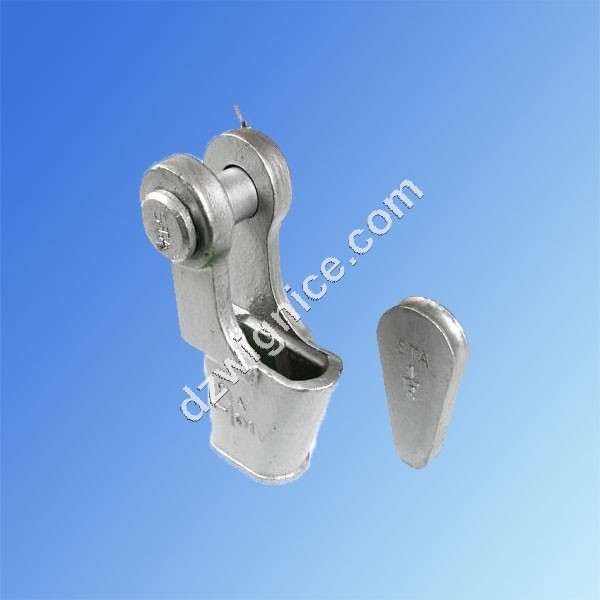

Złącze klinowe przeznaczone jest do połączenia liny ze zbloczem dźwigowym. Złącze składa się z końcówki stożkowej zalewanej na linę oraz z korpusu. Budowa pozwala na szybki demontaż liny ze złącza.
Współczynnik bezpieczeństwa: 5:1
Wykonane ze stali o dużej wytrzymałości na rozciąganie
Lakierowane proszkowo na zielono lub poddawane cynkowaniu ogniowym
Cechowanie: rozmiar, DOR, numer partii oraz znak producenta

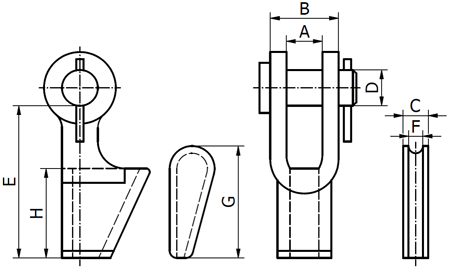

Rozmiar – |
WLL |
MBL [kN] |
A |
B |
C |
D |
E |
F |
G |
H |
kg/szt |
---|---|---|---|---|---|---|---|---|---|---|---|
7-8 | 2,0 | 98,0 | 18 | 36 | 9 | 16 | 101 | 6 | 70 | 50 | 0,8 |
9-10 |
2,4 |
117,7 |
20 |
46,5 |
11,5 |
20,5 |
112 |
7,5 |
77 |
59 |
1,0 |
11-13 |
4,0 |
196,1 |
25 |
56 |
14 |
25 |
138 |
9 |
102 |
78 |
2,0 |
14-16 |
5,0 |
245,1 |
30 |
59 |
18,5 |
30 |
165 |
12,5 |
123 |
95 |
3,35 |
18-19 |
8,0 |
392,2 |
38 |
73 |
21,5 |
35 |
198 |
14 |
148 |
112 |
5,55 |
20-22 |
11,0 |
539,3 |
45 |
86 |
25,5 |
41 |
217 |
18 |
168 |
130 |
8,50 |
24-26 |
15,0 |
735,5 |
50 |
95 |
27 |
50 |
250 |
20 |
215 |
160 |
14,9 |
27-29 |
18 |
882,6 |
60 |
110 |
30 |
55 |
290 |
25 |
230 |
190 |
21,1 |
30-32 |
22 |
1078,7 |
65 |
120 |
34 |
60 |
320 |
28 |
265 |
200 |
30,9 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
