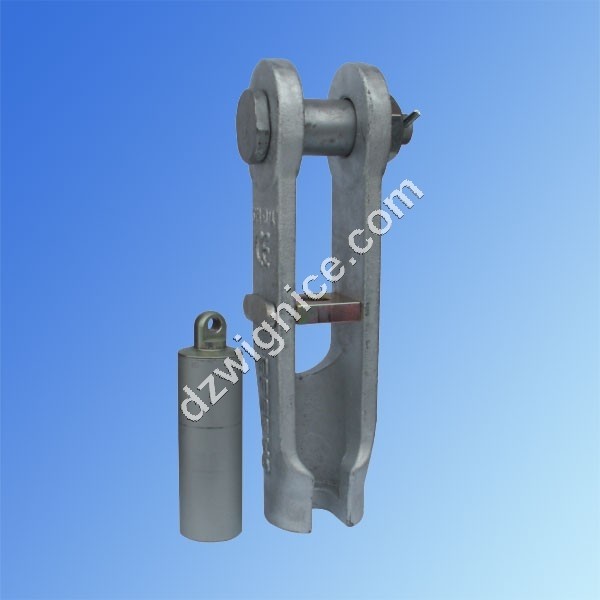

Złącze klinowe zakuwane SCS
Złącze klinowe zakuwane do połączenia liny ze zbloczem dźwigowym do lin od ø13mm do ø36mm. Pełne wymiary i typoszereg w tabeli.
Złącze klinowe zakuwane do połączenia liny ze zbloczem dźwigowym do lin od ø13mm do ø36mm. Pełne wymiary i typoszereg w tabeli.
Złącza klinowe SCS
Złącze klinowe przeznaczone jest do połączenia liny ze zbloczem dźwigowym.

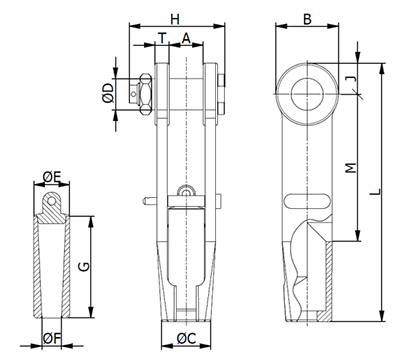

Rozmiar średnica liny [mm] |
DOR [t] |
MBL [kN] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
---|---|---|---|---|---|---|---|
13-16 |
5 |
245,3 |
32 |
58 |
56 |
30 |
32 |
16-19 |
8 |
392,4 |
38 |
70 |
65 |
35 |
40 |
20-22* |
11 |
539,5 |
44 |
80 |
77 |
41 |
44 |
23-26* |
15 |
735,7 |
51 |
104 |
88 |
50 |
52 |
27-29* |
18 |
882,9 |
57 |
114 |
96 |
57 |
58 |
30-32* |
25 |
1226,2 |
63 |
126 |
110 |
63 |
64 |
33-36* |
25 |
1226,2 |
69 |
126 |
114 |
64 |
68 |
Rozmiar średnica liny [mm] |
F [mm] |
G [mm] |
H [mm] |
J [mm] |
L [mm] |
M [mm] |
T [mm] |
Masa [kg/szt.] |
---|---|---|---|---|---|---|---|---|
13-16 |
19 |
98 |
96 |
32 |
250 |
133 |
14 |
3,1 |
16-19 |
22 |
114 |
107 |
40 |
290 |
160 |
16 |
4,8 |
20-22* |
26 |
130 |
123 |
45 |
336 |
184 |
19 |
8 |
23-26* |
31 |
142 |
138 |
60 |
386 |
211 |
22 |
12 |
27-29* |
34 |
159 |
160 |
65 |
420 |
215 |
25 |
16 |
30-32* |
36 |
177 |
165 |
73 |
483 |
260 |
28 |
23 |
33-36* |
40 |
197 |
185 |
73 |
503 |
260 |
28 |
25 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
*) Rozmiar nie jest produkowany na stan magazynowy
