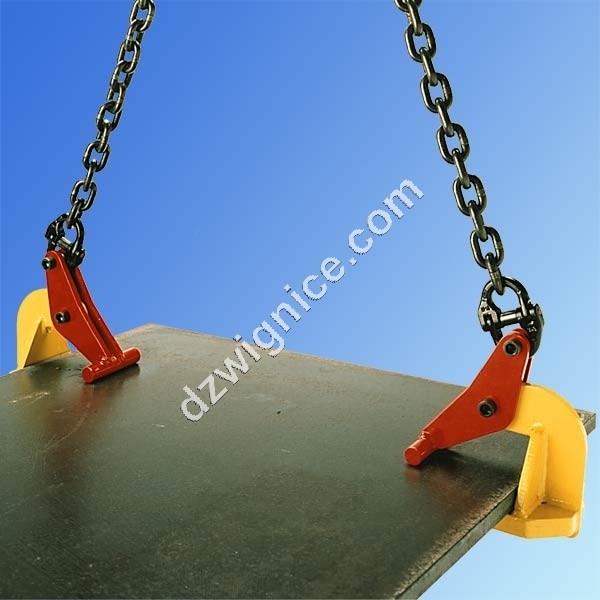

TLH - zacisk do blach, stosów blach

TLH - zacisk do blach, stosów blach

Uchwyt przeznaczony jest do transportu i przenoszenia pojedynczych sztywnych blach, pakietów związanych blach i płyt stalowych.

Więcej szczegółów

Uchwyt przeznaczony jest do transportu i przenoszenia pojedynczych sztywnych blach, pakietów związanych blach i płyt stalowych.

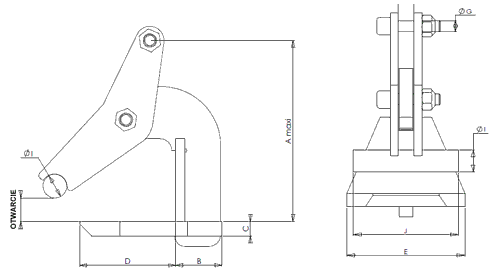

rys. TLH - zacisk do blach, stosów blach

TypWLL/
pary
kg
Otwarcie
mm
A
mm
B
mm
C
mm
D
mm
F
mm
Kątłańcuch
Ø
Waga/
pary kg
minmaxminmax
TLH1 0-60 1 000 0 60 155 40 12 80 12 45° 60° 6 5
TLH1 0-120 1 000 0 120 255 50 12 120 12 45° 60° 6 10
TLH2 0-60 2 000 0 60 165 53 20 100 14 45° 60° 8 10
TLH2 0-120 2 000 0 120 260 60 15 120 14 45° 60° 8 15
TLH3 0-60 3 000 0 60 182 60 20 100 16 45° 60° 10 11,5
TLH3 0-150 3 000 0 150 324 70 20 150 18 45° 60° 10 26,5
TLH4 0-60 4 000 0 60 192 69 25 110 22 45° 60° 10 16
TLH4 0-150 4 000 0 150 345 74 25 150 22 45° 60° 10 33,4
TLH5 0-60 5 000 0 60 197 75 25 120 22 45° 60° 13 20
TLH5 0-150 5 000 0 150 357 80 25 151 22 45° 60° 13 42,5
TLH10 0-60 10 000 0 60 205 80 30 119 35 45° 60° 16 30
TLH10 0-150 10 000 0 150 368 100 30 160 35 45° 60° 16 60



TypWLL/
pary
kg
E
mm
G
mm
I
mm
J
mm
Waga/
pary kg
TLH1 0-60 1 000 90 10 20 80 5
TLH1 0-120 1 000 140 12 20 120 10
TLH2 0-60 2 000 119 12 20 100 10
TLH2 0-120 2 000 179 12 20 150 15
TLH3 0-60 3 000 125 12 20 100 11,5
TLH3 0-150 3 000 180 16 30 150 26,5
TLH4 0-60 4 000 125 16 20 100 16
TLH4 0-150 4 000 159 16 30 130 33,4
TLH5 0-60 5 000 150 16 20 130 20
TLH5 0-150 5 000 200 20 30 160 42,5
TLH10 0-60 10 000 170 24 30 120 30
TLH10 0-150 10 000 240 24 30 180 60
