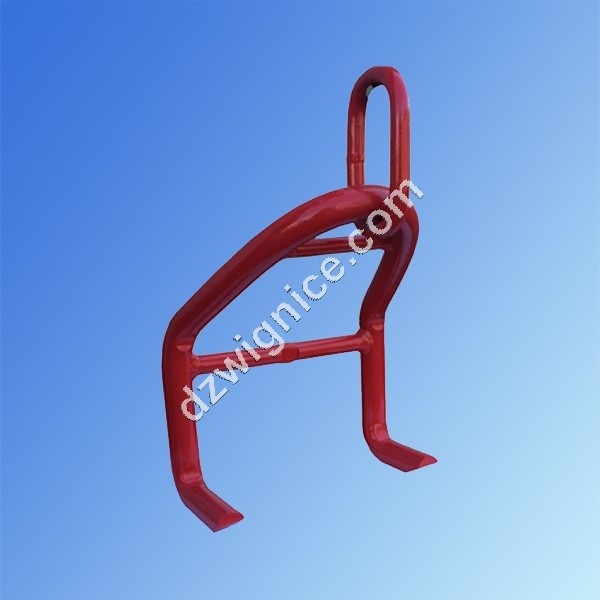

Do przenoszenia pojedynczych lub związanych pakietów blach w poziomie. Prosty i szybki w użyciu przy rozładunku dużych pakietów blach. Kąt rozwarcia cięgien zawiesia od 30° do 45°. Udźwig podany w tabeli produktu (od 1.12t do 8.0t).
Przeznaczony jest do przenoszenia pojedynczych lub związanych pakietów blach w poziomie.
Bardzo prosty i szybki w użyciu przy rozładunku dużych pakietów blach.
Kąt α rozwarcia cięgien zawiesia od 30° do 45° (między cięgnami).
Dwa uchwyty stanowią komplet.
|
KOD |
DOR [kg] |
DOR/parę* [kg] |
|

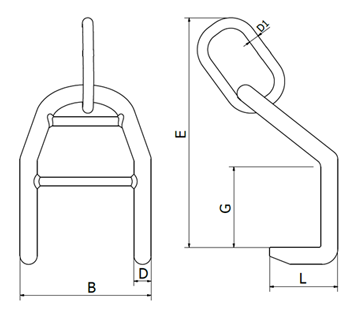

Wymiary [mm] |
Masa [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
B |
D |
D1 |
E |
G |
L | |||||
|
GE 6-8 |
1 120 |
1 600 |
185 |
23 |
14 |
330 |
100 |
100 |
2,9 |
|
|
GE 8-8 |
2 000 |
2 800 |
270 |
30 |
16 |
440 |
142 |
126 |
7,7 |
|
|
GE 10-8 |
3 150 |
4 250 |
385 |
40 |
20 |
520 |
220 |
170 |
20 |
|
|
GE 13-8 |
5 300 |
7 500 |
495 |
50 |
22 |
700 |
300 |
240 |
39 |
|
|
GE 16-8 |
8 000 |
11 200 |
600 |
60 |
25 |
1000 |
410 |
270 |
78 |
|
Rekomendowany kąt odchylenia cięgien od pionu, pozwalający zachować założoną wytrzymałość uchwytu oraz stabilność transportowanego ładunku wynosi 15-22,5° (od 30° do 45° między cięgnami).
Przeznaczenie : Służy do podnoszenia pojedynczych arkuszy blach w pozycji poziomej.
Przeznaczony do pracy parami.
Spełnia przepisy dyrektywy maszynowej : 2006/42/WE
Wykonany wg zharmonizowanej normy : PN-EN 13155
Cechowany : znak wytwórcy; znak ; udźwig; nr fabryczny; rok produkcji
