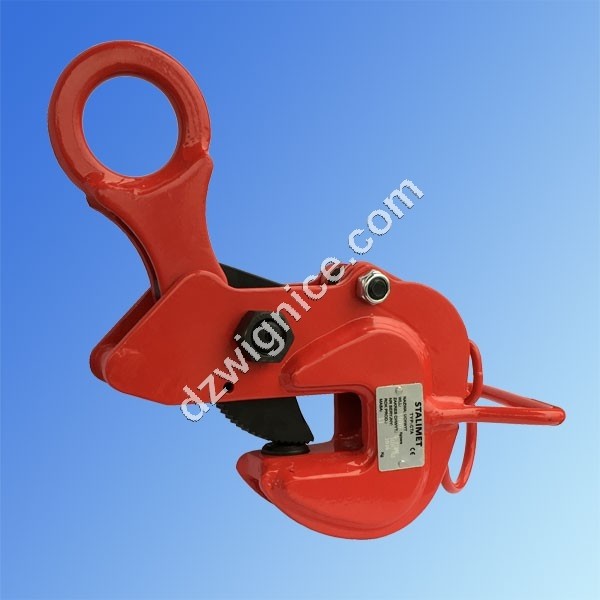

CTA uchwyt do przenoszenia blach w pozycji poziomej
Służy do podnoszenia pojedynczych arkuszy lub związanych pakietów blach w pozycji poziomej. Udźwig pary od 1,0t do 3,0t. Wymiary i typoszereg w tabeli.
Służy do podnoszenia pojedynczych arkuszy lub związanych pakietów blach w pozycji poziomej. Udźwig pary od 1,0t do 3,0t. Wymiary i typoszereg w tabeli.
CTA – uchwyt do przenoszenia blach w pozycji poziomej
Przeznaczenie : Służy do podnoszenia pojedynczych arkuszy lub związanych pakietów blach w pozycji poziomej
Stosować dla twardości materiału poniżej 20 HRC
Przeznaczony do pracy parami
Spełnia przepisy dyrektywy maszynowej.
Wykonany wg zharmonizowanej normy : PN-EN 13155
Cechowany :
- znak wytwórcy
- znak CE
- udźwig
- zakres chwytania
- nr fabryczny
- rok produkcji
KOD |
DOR / parę* [kg] |

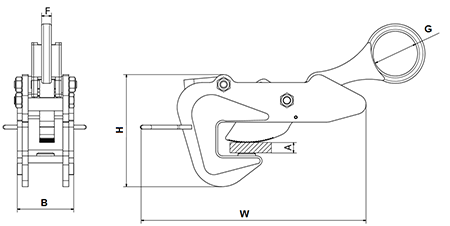

Wymiary [mm] |
Masa [kg] | |||||
---|---|---|---|---|---|---|---|---|
Zakres chwytania A |
H |
W |
B |
G |
F | |||
CTA 1,0 |
1 000 |
0 – 25 |
150 |
255 |
61 |
48 |
16 |
5,2 |
CTA 2,0 |
2 000 |
0 – 30 |
175 |
280 |
76 |
55 |
18 |
8,0 |
CTA 3,0 |
3 000 |
0 – 38 |
203 |
340 |
90 |
58 |
22 |
12,3 |
