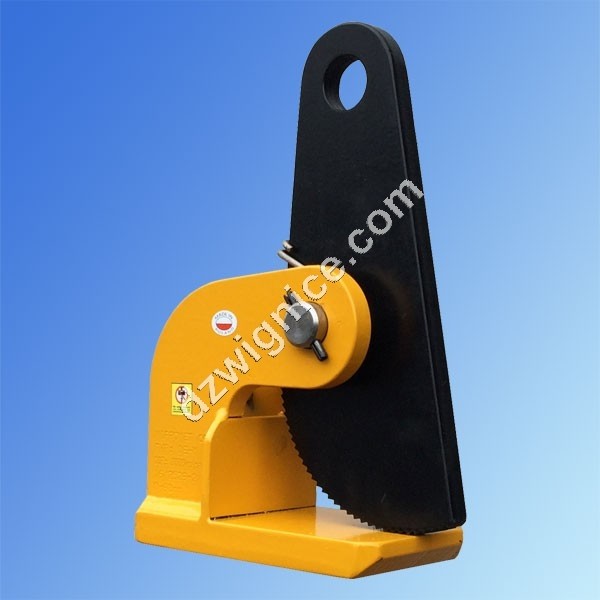

Uchwyt do blach w pozycji poziomej DE-C

Uchwyt do blach w pozycji poziomej DE-C

Uchwyty do transporu poziomych pojedyńczych arkuszy blachy o grubości do 60mm. Udźwig od 1t do 5t na parę. Typoszereg i wymiary w tabeli.

Więcej szczegółów


921,27 zł brutto
749,00 zł netto

DE-C – uchwyt do przenoszenia blach w pozycji poziomej

  • Służy do podnoszenia pojedyńczych arkuszy blach w pozycji poziomej
  • Stosować dla twardości materiału poniżej 37 HRC
  • Minimalne obciążenie 10% WLL
  • Posiadają mechanizm wstępnego docisku szczęk
  • Uchwyty mogą być zamontowane na zawiesiu dwucięgnowym lub podczepione do trawersy w taki sposób, aby zachowane były dopuszczalne kąty odchylenia cięgien
  • Spełnia przepisy dyrektywy maszynowej: 2006/42/WE
  • Wykonany wg zharmonizowanej normy: PN-EN 13155
  • Cechowanie: znak wytwórcy, znak CE, udźwig, zakres chwytania, numer fabryczny, rok produkcji.

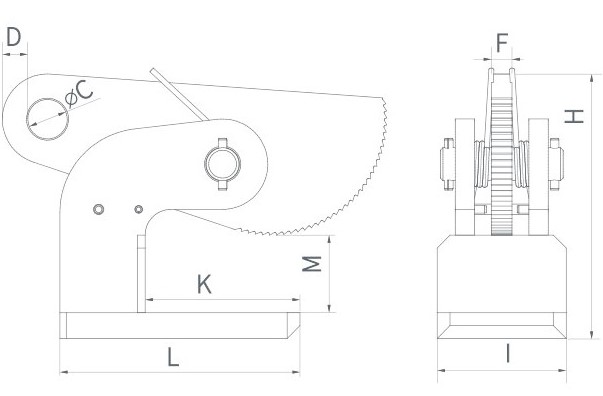

rys. uchwytów DE-C do przenoszenia blach w pozycji poziomej



KOD

Dopuszczalne

obciążenie robocze/parę* [kg]

Zakres

chwytania H [mm]

DE-C 1,0

1 000

0-40

DE-C 2,0

2 000

0-60

DE-C 3,0

3 000

0-60

DE-C 5,0

5 000

0-60


* Jednostka sprzedaży - sztuka
Wymiary uchwytu do transportu pojedynczych arkuszy blach


KODWLL/parę
[kg]
Zakres chwytania M
[mm]
Wymiary
[mm]
Masa
[kg/szt]
K Hmax I L C D F
DE-C 1.0 1 000 0-35 100   85 148 26 12 15 3,5
DE-C 2.0 2 000 0-60 120 305 100 186 30,5 20 15 8,5
DE-C 3.0 3 000 0-60 120 310 100 186 30,5 20 16 10
DE-C 5.0 5 000 0-60 140 274 150 221 30,5 20 20 16


Udźwig należy odpowiednio zredukować w zależności od kątów pracy zawiesia.
redukcja udźwigu  w zależności od
