Uchwyty do kręgów betonowych typ GDAL

Uchwyty do kręgów betonowych typ GDAL

Lekki komplet (34kg lub 37kg) trzech chwytaków GDA z zawiesiem łańcuchowym o udźwigu 1.5t lub 1.6t, przeznaczony do prac związanych z podnoszeniem kręgu betonowego o grubości ścianki 40÷120mm lub 40÷140mm. Zapewniają samoczynny uchwyt kręgu podczas jego podnoszenia. Wymiary w tabeli.

Więcej szczegółów


2 093,46 zł brutto
1 702,00 zł netto

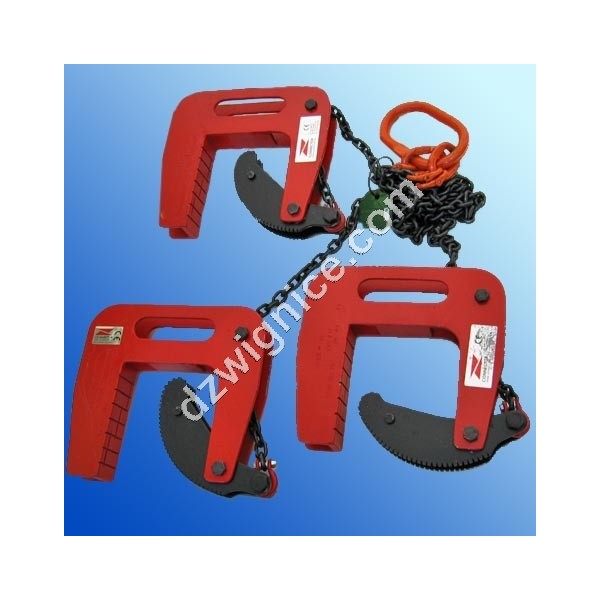

Komplet uchwytów GDA 0.7t


W komplecie są trzy uchwyty GDA 0,7t na zawiesiu łańcuchowym trzycięgnowym o L=1500mm. Udźwig kompletu 1,5t lub 1,6t.

Uchwyty te są przeznaczone do pracy wszędzie tam gdzie są kręgi betonowe o wadze do 1.5t i sciance o grubości od 40mm do 120mm lub do 140mm. Umożliwiają bezpieczne i samozaciskowe uchwycenie kręgu betonowego, studni podczas prac montażowych z nimi związanych. Proste w użyciu, solidne i lekkie, waga całego kompletu to 34kg lub 37kg.

Dobiera się zawiesia z chwytakami na podstawie parametrów opisujących krąg w tabeli: udźwig (WLL), zakres grubości ścianki kręgu (Z) jak i jego średnica (Ø).


Przy obracaniu kregów wzdłuż ich osi stosować łącznie z hakiem obrotowym (patrz akcesoria).

Przeznaczenie :  Służy do podnoszenia kręgów betonowych wg DIN 4034 w pozycji pionowej.


rys. kompletu uchwytów GDA z zawiesiem do kręgów betonowych


TYPWLL
(t)
Wymiary w mmMasa
(kg)
Zakres chwytania
Z
ØLABCWE minHD
GDA 1,5 1,5 40 – 120 2000 1500 135 75 18 340 230 345 50 34
GDA 1,6 1,6 40 - 140 2000 1500 135 75 18 360 230 360 50 37


Uchwyty są sprzedawane w kompletach z zawiesiem (cena za komplet).

Spełniają przepisy dyrektywy maszynowej

Wykonany wg zharmonizowanej normy: PN-EN 13155

Cechowany :
- znak wytwórcy
- znak CE
- udźwig
- zakres chwytania
- nr fabryczny
- rok produkcji

  • GDA 2.1-4.0 - INSTRUKCJA
    Instrukcja użytkowania uchwytów do kręgów betonowych - kliknij na linku powyżej by pobrać pdf (napisany wersalikami).
  • GDA 1.5-4.0 - INSTRUKCJA
    Instrukcja użytkowania uchwytów do kręgów betonowych - kliknij na linku powyżej by pobrać pdf (napisany wersalikami).
