HR - uchwyt do podnoszenia i transportu rur w pozycji poziomej

HR - uchwyt do podnoszenia i transportu rur w pozycji poziomej

Uchwyty HR przeznaczone są do podnoszenia i transportu rur w pozycji poziomej. Współpracuje z zawiesiem dwucięgnowym. Kąt podnoszenia odpowiednio dla danego rodzaju od 60° do 90° lub 90° do 120°. Dostarczany z szaklą. Udźwig 0.5t do 5.0t. Pełne wymiary podano w tabeli.

Więcej szczegółów


182,04 zł brutto
148,00 zł netto

Uchwyty HR przeznaczone są do podnoszenia i transportu rur w pozycji poziomej. Współpracuje z zawiesiem dwucięgnowym.
Kąt podnoszenia odpowiednio dla danego rodzaju od 60° do 90° lub 90° do 120°.
Dostarczany z szaklą. Udźwig podany jest dla 1 szt.

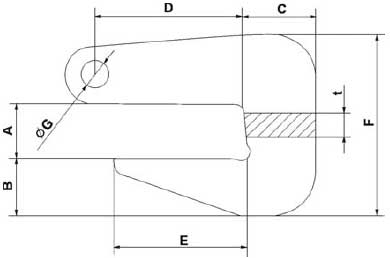

rys. z wymiarami uchwytu HR do transportu rur

TYP DOR kG A mm B mm C mm D mm E mm F mm WAGA
1 szt. kg
HR 0,5/90 500 30 26 30 55 55 90 0,8
HR 1/90 1000 40 36 40 62 64 116 2,8
HR 2/90 2000 50 40 48 77 79 146 6,0
HR 3/90 3000 60 56 62 90 90 180 8,0
HR 4/90 4000 70 60 67 105 105 200 11,5
HR 5/90 5000 80 75 80 115 118 235 14,5
HR 0,5/120 500 20 26 30 65 60 80 1,0
HR 1/120 1000 30 35 40 82 75 106 2,9
HR 2/120 2000 40 40 50 95 80 136 6,2
HR 3/120 3000 50 45 55 105 95 160 9,4
HR 4/120 4000 65 55 65 119 100 192 11,4
HR 5/120 5000 75 60 70 148 125 220 22,8

W ZAMÓWIENIU NALEŻY PODAĆ TYP.
UCHWYT SPEŁNIA WYMAGANIA NORMY PN-M-06521:1984 W ZAKRESIE PROJEKTOWANIA ORAZ NORMY PN-M-84702:1984 OGÓLNE BADANIA A TAKŻE PN-EN 13155 I DYREKTYWY MASZYNOWEJ 98/37/EC.
