PR - chwytak zaciskowy do szyn kolejowych
Uchwyt przeznaczony do podnoszenia i transportu szyn. Typoszereg udźwigu: 1t i 2t.
Uchwyt przeznaczony do podnoszenia i transportu szyn. Typoszereg udźwigu: 1t i 2t.

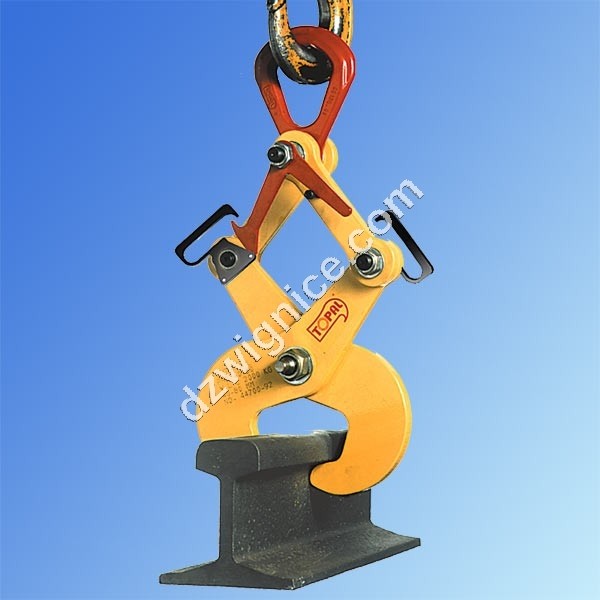

Uchwyt typu PR
Uchwyt przeznaczony do podnoszenia, rozładunku i transportu szyn. Zaciśnięcie na szynie następuje samoczynnie podczas podnoszenia.

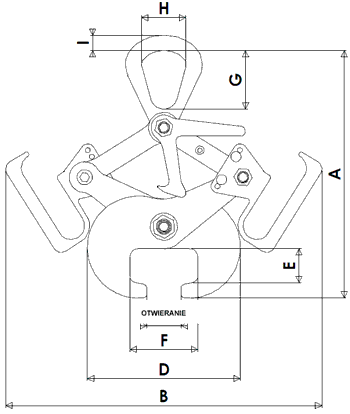

Typ | WLL t | Otwieranie mm | A mm | B mm | D mm | E mm | F mm | G mm | H mm | I mm | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
min | max | min | max | min | max | min | max | min | max | ||||||
PR1 | 1,0 | 20 | 40 | 292 | 318 | 358 | 385 | 174 | 190 | 40 | 65 | 80 | 69 | 52 | 18 |
PR2 | 2,0 | 40 | 80 | 385 | 432 | 390 | 443 | 247 | 315 | 50 | 106 | 135 | 80 | 64 | 23 |

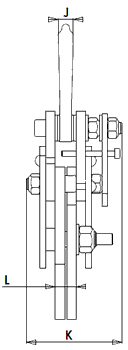

TYP | J [mm] |
K [mm] |
L [mm] |
Waga [kg] |
PR1 | 16 | 95 | 22 | 3 |
PR2 | 20 | 132 | 32 | 8 |
