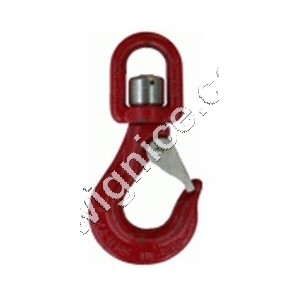

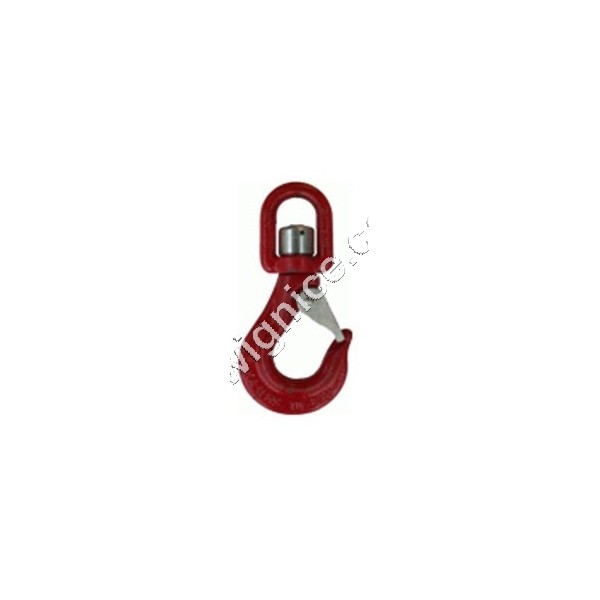

Hak obrotowy LH z łożyskiem kulkowym
Typoszereg udźwigu 2t ÷ 16t. (2t, 3.15t, 5.3t, 8t, 11.5t, 16t). Wykonany w klasie 8.
Typoszereg udźwigu 2t ÷ 16t. (2t, 3.15t, 5.3t, 8t, 11.5t, 16t). Wykonany w klasie 8.
LH - hak obrotowy z łożyskiem kulkowym
TYP | WLL t | Wymiary mm | kg/szt. | |||||
---|---|---|---|---|---|---|---|---|
E | G | H | A | B | D | |||
LH 2,5 | 2,0 | 165 | 23 | 27 | 20 | 49 | 17 | 1,3 |
LH 3,2 | 3,15 | 175 | 27 | 30 | 23 | 45 | 17 | 1,6 |
LH 5,4 | 5,3 | 214 | 35 | 38 | 29 | 55 | 21 | 3,8 |
LH 8 | 8,0 | 264 | 43 | 46 | 37 | 70 | 26 | 6,9 |
LH 11,5 | 11,5 | 308 | 53 | 58 | 46 | 74 | 29 | 10,6 |
LH 16 | 16,0 | 344 | 58 | 66 | 58 | 86 | 35 | 16,0 |
