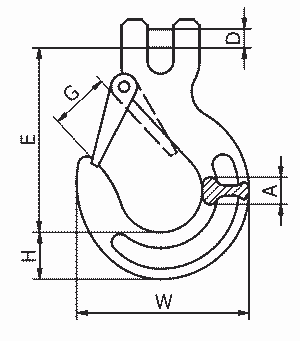

Używany bez ogniwa pośredniego i ogniwa łączącego. Udźwig 1,4t ÷ 16t. Klasa 10. Wymiary haków i typoszereg w tabeli.

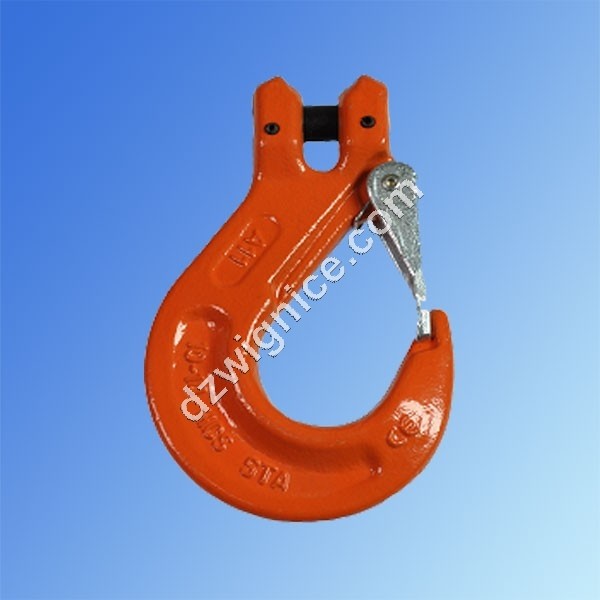

Hak strzemieniowy HCS klasy 10
|
Typ |
WLL [t] |
MBL [kN] |
E [mm] |
W [mm] |
D [mm] |
A [mm] |
G [mm] |
H [mm] |
Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
|
HCS 6-10 |
1,4 |
54,9 |
71 |
68 |
8 |
16 |
19 |
22 |
0,30 |
|
HCS 8-10 |
2,5 |
98,1 |
86 |
87 |
9 |
18 |
25 |
29 |
0,55 |
|
HCS 10-10 |
4,0 |
156,9 |
103 |
104 |
13 |
25 |
28 |
37 |
1,15 |
|
HCS 13-10 |
6,7 |
262,8 |
128 |
130 |
16 |
34 |
39 |
43 |
2,30 |
|
HCS 16-10 |
10,0 |
392,2 |
155 |
156 |
20 |
40 |
47 |
48 |
3,95 |
|
HCS 19-10 |
16,0 |
627,6 |
195 |
185 |
24 |
50 |
54 |
58 |
7,45 |
