Typoszereg udźwigu 15t ÷ 30t. Wykonany w klasie 8. Pełne wymiary haków i typoszereg podane w tabeli.

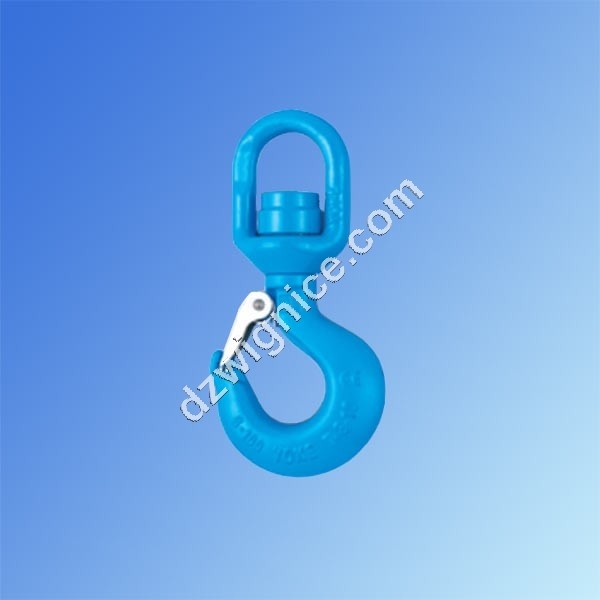

YOKE 8-175N Hak obrotowy klasy 8 z łożyskiem
-wykonany ze stali stopowej
-może obracać się pod obciążeniem, ponieważ posiada łożysko kulkowe
-posiada trwałe oznaczenia identyfikacyjne : znak producenta, udźwig, rozmiar, numer partii produkcyjnej oraz znak CE
-posiada współczynnik bezpieczeństwa 4 : 1
-wytrzymuje obciążenie próbne 2,5 x WLL
-wytrzymuje 20.000 cykli przy obciążeniu 1,5 x WLL
-poddany w 100% na wykrywalność pęknięć metodą Magnaflux
|
Numer katalogowy |
WLL |

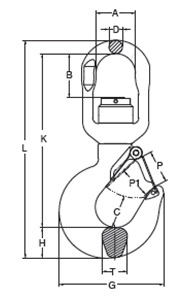

MBL | Wymiary mm |
kg/szt | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
G |
H |
K |
L |
P |
P1 |
T | ||||
|
8-175N-15 |
15 |
735,0 |
97 |
96 |
65 |
33 |
221 |
64 |
372 |
471 |
72 |
62 |
56 |
16,1 |
|
8-175N-22 |
22 |
1078,0 |
123 |
116 |
71 |
51 |
277 |
76 |
469 |
599 |
86 |
81 |
68 |
33,5 |
|
8-175N-30 |
30 |
1470,0 |
123 |
116 |
87 |
51 |
353 |
93 |
503 |
651 |
89 |
83 |
76 |
45,7 |
