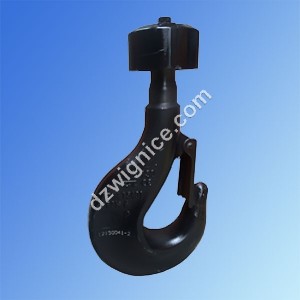

Hak jednorożny klasy P wg DIN 15401 z nakrętką

Hak jednorożny klasy P wg DIN 15401 z nakrętką

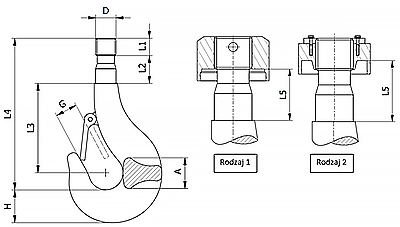

Hak jednorożny klasy P wg DIN 15401 z nakrętką rys.

Nr haka	Obciążenie [t]
Grupa natężena pracy dla klasy P				1Bm/M3	1Am/M4	2m/M5	3m/M6	4m/M7	5m/M8
05	2,5	2	1,6	1,25	1	0,8	0,63	0,5	0,4	0,32
08	4	3,2	2,5	2	1,6	1,25	1	0,8	0,63	0,5
1	5	4	3,2	2,5	2	1,6	1,25	1	0,8	0,63
1,6	8	6,3	5	4	3,2	2,5	2	1,6	1,25	1
2,5	12,5	10	8	6,3	5	4	3,2	2,5	2	1,6
4	20	16	12,5	10	8	6,3	5	4	3,2	2,5
5	25	20	16	12,5	10	8	6,3	5	4	3,2
6	32	25	20	16	12,5	10	8	6,3	5	4
8	40	32	25	20	16	12,5	10	8	6,3	5
10	50	40	32	25	20	16	12,5	10	8	6,3
12	63	50	40	32	25	20	16	12,5	10	8
16	80	63	50	40	32	25	20	16	12,5	10
20	100	80	63	50	40	32	25	20	16	12,5
25	125	100	80	63	50	40	32	25	20	16
32	160	125	100	80	63	50	40	32	25	20
40	200	160	125	100	80	63	50	40	32	25
50	250	200	160	125	100	80	63	50	40	32
63	320	250	200	160	125	100	80	63	50	40

Nr haka		H [mm]	A [mm]	G [mm]	D [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	L5 [mm]	Masa [kg]
Rodzaj 1	Rodzaj 2	H [mm]	A [mm]	G [mm]	D [mm]	L1 [mm]	L2 [mm]	L3 [mm]	L4 [mm]	L5 [mm]	Masa [kg]
08	-	38	37	28	M24	22	41	81	192	40	2,3
1	-	42	41	30	M24	22	41	93	206	40	2,7
1,6	-	50	46	35	M30	26	41	97	225	41	4,4
2,5	-	62	56	40	M36	33	50	104	250	50	8,6
4	-	72	65	47	M42	36	57	118	282	59	12,5
-	5	76	73	49	TrZ45	40	63	132	320	62	15
-	6	90	80	59	TrZ50	56	56	172	370	79	28
-	8	104	92	66	TrZ56	60	62	176	403	85	30,7
-	10	110	105	80	TrZ64	66	69	191	446	95,5	44
