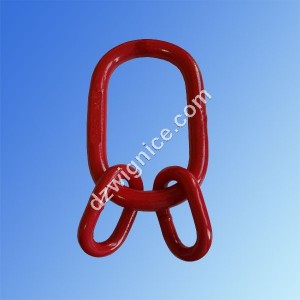

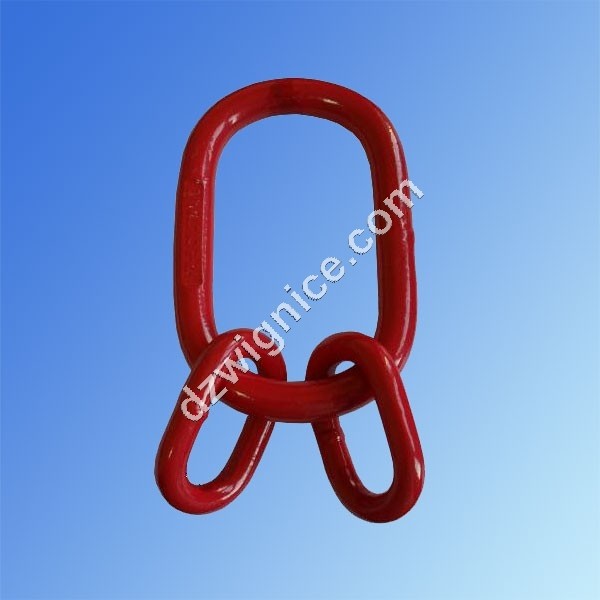

Ogniwa zbiorcze V klasy 8 wg PN-EN 1677-4
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 2,36 ÷ 17,0t. Pełne wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 2,36 ÷ 17,0t. Pełne wymiary i typoszereg podane w tabeli.
Ogniwa zbiorcze V klasy 8 wg PN-EN 1677-4
- lakierowane
- współczynnik bezpieczeństwa : 4:1
- cechowany : typ; klasa; nr partii; znak producenta; znak CE

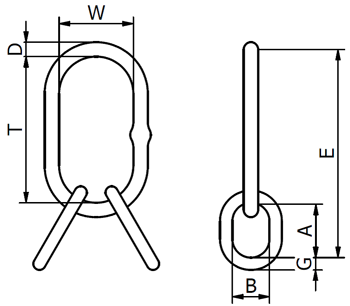

Typ |
WLL |
MBL |
E |
D |
T |
W |
G |
A |
B |
kg/szt |
---|---|---|---|---|---|---|---|---|---|---|
V 6 |
2,36 |
92,6 |
190 |
18 |
135 |
75 |
14 |
55 |
25 |
1,2 |
V 8 |
4,25 |
166,7 |
230 |
22 |
160 |
90 |
16 |
70 |
35 |
2,1 |
V 10 |
6,7 |
262,8 |
265 |
26 |
180 |
100 |
18 |
85 |
40 |
3,2 |
V 13 |
11,2 |
439,3 |
310 |
32 |
200 |
110 |
22 |
110 |
50 |
5,9 |
V 16 |
17,0 |
666,8 | 400 | 260 | 140 | 35 | 150 | 60 | 26 | 9,3 |
