Ogniwa łączące CS klasy 10

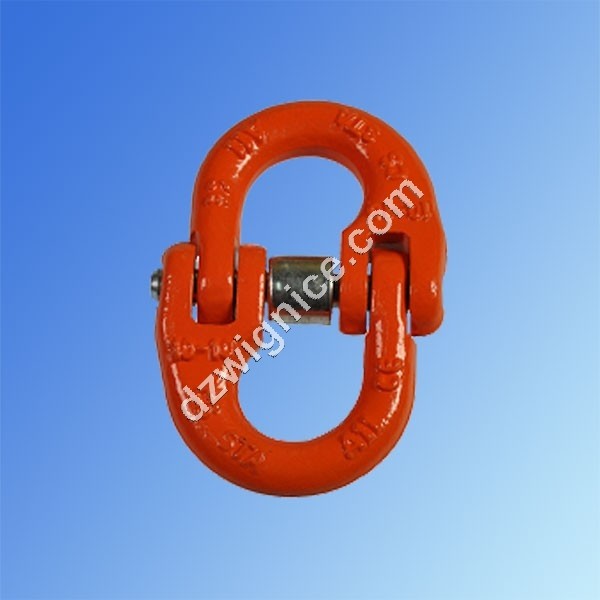

Ogniwo CS przeznaczone do połączeń łańcucha z elementami zawiesia. Klasa 10. Typoszereg udźwigu w zakresie 1,4t ÷ 19,0t. Pełne wymiary i typoszereg podane w tabeli.
Ogniwo CS przeznaczone do połączeń łańcucha z elementami zawiesia. Klasa 10. Typoszereg udźwigu w zakresie 1,4t ÷ 19,0t. Pełne wymiary i typoszereg podane w tabeli.
Złączki CS - ogniwo łączące
Przeznaczone do połączeń takich elementów jak:
1. ogniwo główne – łańcuch
2. łańcuch – łańcuch
3. łańcuch – hak z uchem
Liczba w symbolu określa Ø łańcucha do którego złączka pasuje .
Typ |
WLL |
MBL |
E |
B |
G |
C |
S |
D |
kg/szt |
---|---|---|---|---|---|---|---|---|---|
CS 6-10 |
1,4 |
54,9 |
45 |
40 |
10 |
7 |
11 |
7 |
0,10 |
CS 8-10 |
2,5 |
98,1 |
62 |
54 |
13 |
11 |
14 |
10 |
0,20 |
CS 10-10 |
4,0 |
156,9 |
71 |
64 |
17 |
13 |
18 |
13 |
0,35 |
CS 13-10 |
6,7 |
262,8 |
92 |
80 |
19 |
16 |
23 |
16 |
0,70 |
CS 16-10 |
10 |
392,2 |
102 |
100 |
23 |
21 |
29 |
20 |
1,20 |
CS 19-10 |
16 |
627,6 |
123 |
118 |
31 |
25 |
35 |
24 |
2,10 |
CS 22-10 |
19 |
745,3 |
134 |
140 |
33 |
27 |
39 |
27 |
3,10 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
- lakierowane
- współczynnik bezpieczeństwa : 4:1
- cechowany : typ; klasa; nr partii; znak producenta; znak CE
