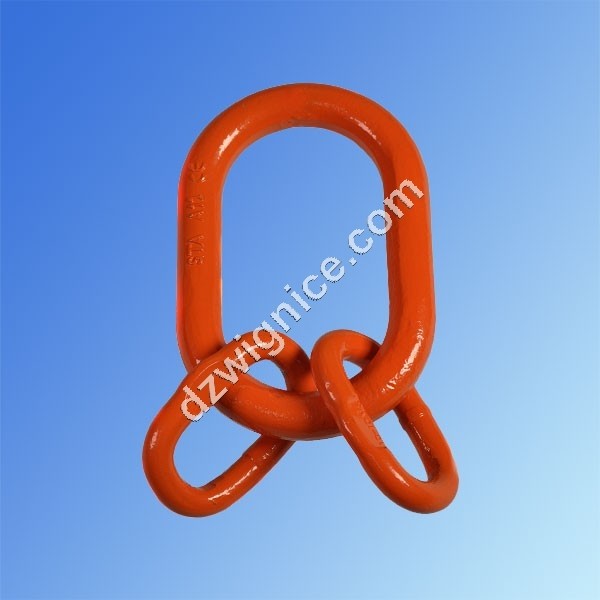

Ogniwa zbiorcze VS klasy 10
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 3,0t ÷ 21,2t. Pełne wymiary i typoszereg podane w tabeli.
Przeznaczone do zawiesi 3- lub 4-cięgnowych łańcuchowych oraz do zawiesi linowych. Typoszereg udźwigu w zakresie 3,0t ÷ 21,2t. Pełne wymiary i typoszereg podane w tabeli.
Ogniwa zbiorcze VS klasy 10
- lakierowane
- współczynnik bezpieczeństwa : 4:1
- cechowany : typ; klasa; nr partii; znak producenta; znak CE
Typ |
WLL |
MBL |
E |
D |
T |
W |
G |
A |
B |
kg/szt |
---|---|---|---|---|---|---|---|---|---|---|
VS 6-10 |
3,0 |
117,6 |
180 |
18 |
130 |
75 |
14 |
55 |
25 |
1,30 |
VS 8-10 |
5,3 |
207,9 |
225 |
23 |
155 |
90 |
16 |
73 |
33 |
2,25 |
VS 10-10 |
8,0 |
313,8 |
255 |
28 |
175 |
98 |
18 |
86 |
40 |
3,60 |
VS 13-10 |
14,0 |
549,1 |
310 |
32 |
195 |
107 |
22 |
120 |
47 |
6,05 |
VS 16-10 |
21,2 |
831,6 |
395 |
36 |
255 |
132 |
28 |
138 |
66 |
10,60 |
