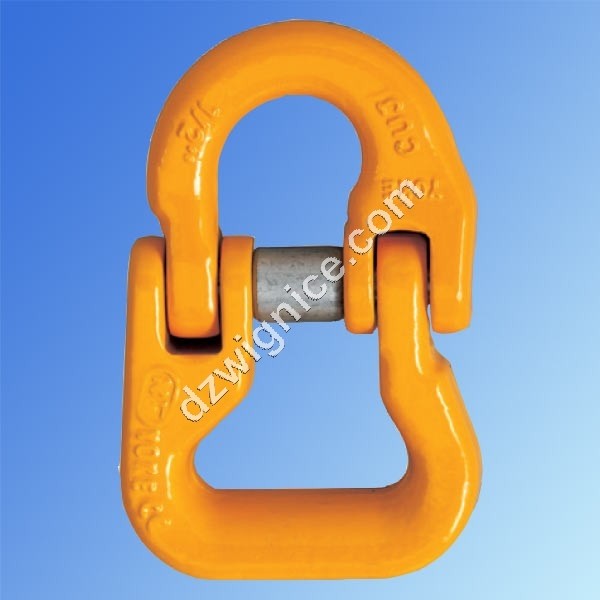

YOKE 8-016 Ogniwo łączące klasy 8 do zawiesi wężowych
Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 12.5t. Pełne wymiary i typoszereg podane w tabeli.
Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 12.5t. Pełne wymiary i typoszereg podane w tabeli.

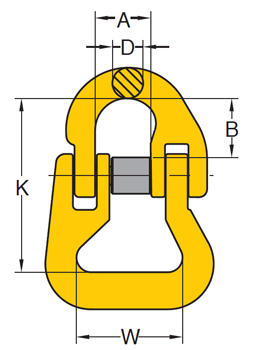

YOKE 8-016 Ogniwo łączące do zawiesi wężowych klasy 8
Numer katalogowy |
WLL |
MBL |
A |
B |
D |
K |
W |
kg/szt |
---|---|---|---|---|---|---|---|---|
8-016-07 |
2,0 |
78,5 |
18 |
22 |
9 |
62 |
40 |
0,3 |
8-016-10 |
3,15 |
123,6 |
25 |
26 |
11 |
78 |
47 |
0,6 |
8-016-13 |
5,3 |
207,9 |
30 |
35 |
16 |
95 |
53 |
1,1 |
8-016-16 |
8,0 |
313,9 |
36 |
38 |
19 |
115 |
67 |
2,0 |
8-016-20 |
12,5 |
490,5 |
42 |
46 |
22 |
132 |
80 |
3,2 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
