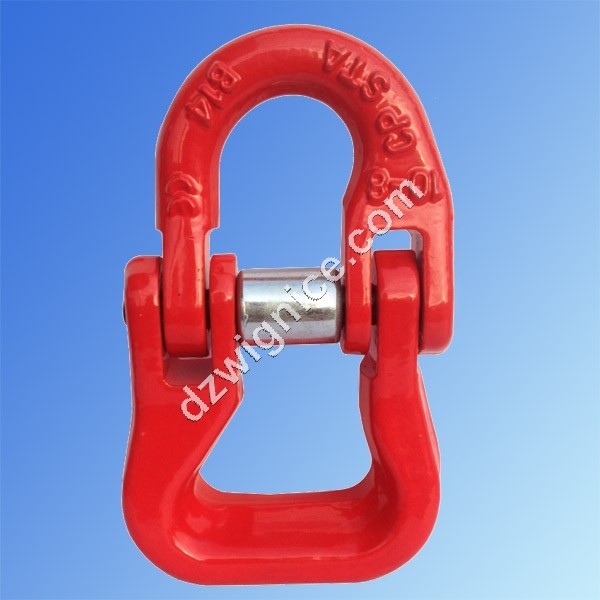

Ogniwo łączące CP
Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 8.0t. Pełne wymiary i typoszereg podane w tabeli.
Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 8.0t. Pełne wymiary i typoszereg podane w tabeli.
CP - Ogniwo łączące do zawiesi wężowych klasy 8
wykonane ze stali stopowej w klasie 8 zgodnie z normą PN-EN 1677-1
Przeznaczone do połączeń takich elementów jak:
Ogniwo główne - zawiesie wężowe
Zawiesie wężowe - ogniwo
Zawiesie wężowe - hak z uchem

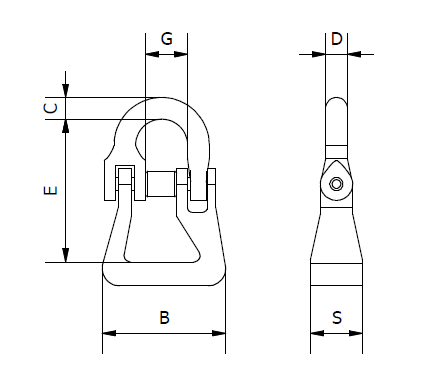

Typ | DOR [t] | MBL [kN] | E [mm] | B [mm] | G [mm] | C [mm] | S [mm] | D [mm] | Masa [kg/szt.] |
---|---|---|---|---|---|---|---|---|---|
CP 8-8 | 2,0 | 78,5 | 62,5 | 61,5 | 18,7 | 9,8 | 23,7 | 10,5 | 0,30 |
CP 10-8 | 3,15 | 124,0 | 82,8 | 66,5 | 24,0 | 12,5 | 30,2 | 11,7 | 0,50 |
CP 13-8 | 5,3 | 208,0 | 93,5 | 87,2 | 27,9 | 16,8 | 35,9 | 17,2 | 1,05 |
CP 16-8 | 8,0 | 314,0 | 120,1 | 106,0 | 32,9 | 21,0 | 44,1 | 19,8 | 1,90 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
