Śruba z uchem o długim gwincie WPI

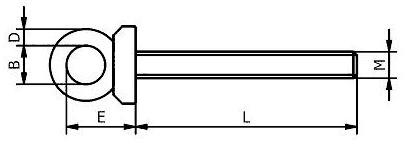

Śruba z uchem i długim gwintem w zakresie: M10 ÷ M30. Obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,25t ÷ 4,0t. Pełne wymiary śrub i typoszereg podane w tabeli.
Śruba z uchem i długim gwintem w zakresie: M10 ÷ M30. Obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,25t ÷ 4,0t. Pełne wymiary śrub i typoszereg podane w tabeli.
WPI - Śruby z uchem o długim gwincie

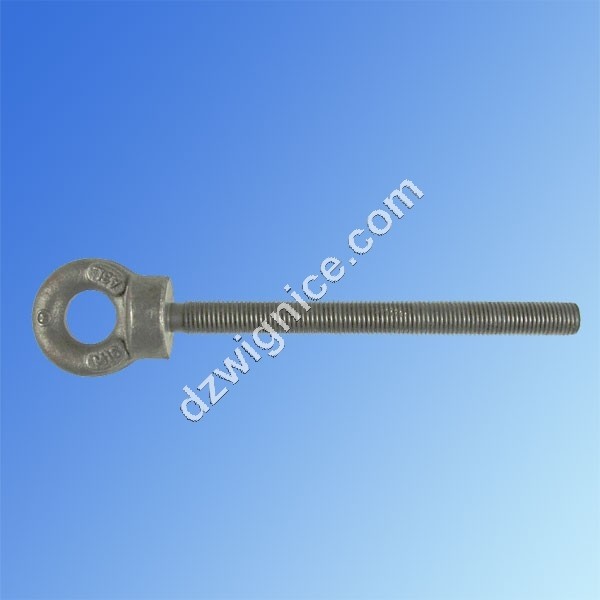

Oczko z długim trzpieniem gwintowanym zastosowanie jako punkt zaczepowy, kotwiczący do mocowania podczas transportu czy podnoszenia.
- bez zabezpieczenia antykorozyjnego
- współczynnik bezpieczeństwa : 5:1
- cechowany : WLL; nr partii; znak producenta; znak CE
Rozmiar |
WLL |
MBL |
B |
D |
E |
L |
Masa |
---|---|---|---|---|---|---|---|
M 10 |
0,25 |
12,2 |
14 |
9 |
28 |
176 |
0,20 |
M 12 |
0,4 |
19,6 |
18 |
12 |
36 |
176 |
0,25 |
M 16 |
0,8 |
39,2 |
23 |
14 |
45 |
182 |
0,50 |
M 20 |
1,6 |
78,4 |
26 |
17 |
53 |
182 |
0,85 |
M 24 |
2,5 |
122,0 |
36 |
23 |
72 |
176 |
1,55 |
M 30 |
4,0 |
196,0 |
48 |
28 |
88 |
179 |
2,85 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
