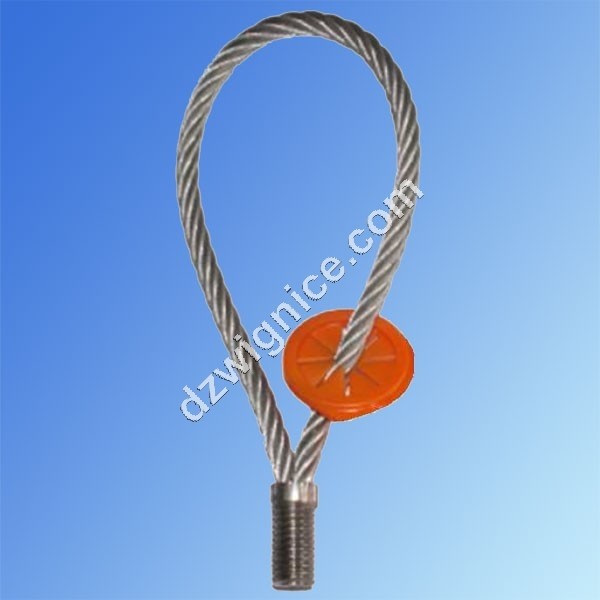

Punkt mocujacy z uchem linowym SLU
Śruba z uchem linowym i gwintem o średnicach: M10 ÷ M30 ; obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,33t ÷ 4,0t. Typoszereg śrub i wymiary śrub podane w tabeli
Śruba z uchem linowym i gwintem o średnicach: M10 ÷ M30 ; obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,33t ÷ 4,0t. Typoszereg śrub i wymiary śrub podane w tabeli
- bez zabezpieczenia antykorozyjnego
- współczynnik bezpieczeństwa : 5:1
- cechowany : WLL; nr partii; znak producenta; znak
- stosowana jako punkt zaczepowy, mocujący haki itp.

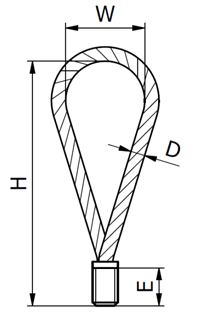

Rozmiar M [mm] |
DOR [t] |
MBL [kN] |
H [mm] |
E [mm] |
D [mm] |
W [mm] |
Masa [kg] |
---|---|---|---|---|---|---|---|
M 10 |
0,33 |
16,2 |
114 |
20 |
5,5 |
38 |
0,05 |
M 12 |
0,5 |
24,5 |
128 |
22 |
6,0 |
40 |
0,06 |
M 14 |
0,8 |
39,2 |
155 |
25 |
6,5 |
55 |
0,08 |
M 16 |
1,2 |
58,8 |
175 |
28 |
9 |
58 |
0,1 |
M 20 |
1,6 |
78,5 |
210 |
35 |
10 |
65 |
0,2 |
M 24 |
2,5 |
122,6 |
255 |
45 |
12 |
80 |
0,4 |
M 30 |
4,0 |
196,1 |
300 |
58 |
16 |
87 |
0,9 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
sposób mocowania | ||||
---|---|---|---|---|
Ilość cięgien | 1 | 2 | 2 | 3 i 4 |
Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 0°-45° |
Współczynnik nośności | 1 | 2 | 1,4 | 2,1 |
Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
