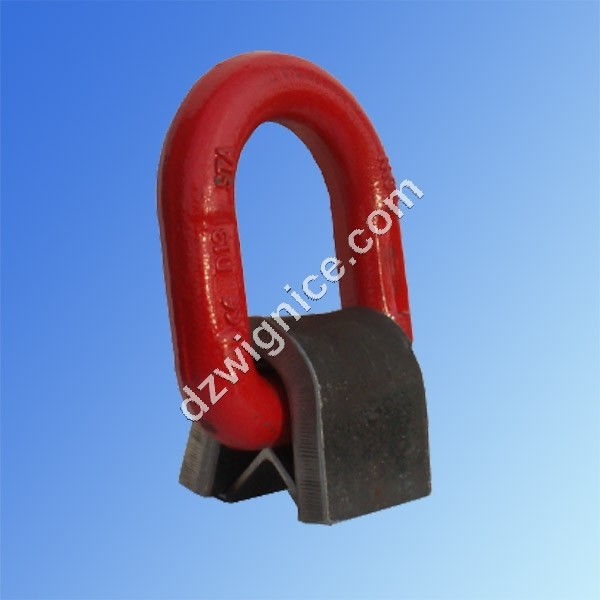

Punkt mocujacy – AOW-K

Punkt mocujacy – AOW-K

 Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach.

Więcej szczegółów


147,11 zł brutto
119,60 zł netto

AOW-K - Uchwyt do przyspawania


Ucho uchylne. Materiał wykonania w klasie 8. Do przyspawania na częściach maszyn lub ciężarówki itp. Idealny do podczepiania haków i mocowania lub podnoszenia. Może być obciążany we wszystkich kierunkach. Zwracać uwagę na spawy mocujące.

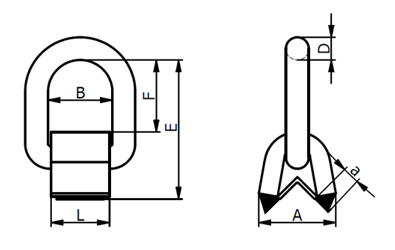

wymiary punktu mocującego AOW-K



KODDOR
[t]
MBL
[kN]
E
[mm]
D
[mm]
F
[mm]
B
[mm]
A
[mm]
L
[mm]
Masa
[kg/szt.]
Spoina
a min
[mm]
AOW-K 10 3,15 124,0 120 23 61 54 62 50 1,8 14

 WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca

sposób mocowania mocawaniie za pomocą  jednego punktu podwieszenia mocowanie za pomocą dwóch punktów podwiesienia mocowanie za pomocą 2 punktów i zawiesia dwucięgnowego mocowanie za pomocą 3 lub 4 punktów i zawiesia z taką ilością ciengien
Ilość cięgien 1 2 2 3 i 4
Kąt pochylenia cięgna 0°-45° 45°-60° 0°-45° 45°-60°
Współczynnik nośności 1 2 1,4 1 2,1 1,5



Uwaga : Element do którego będą przyspawane uchwyty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

  • AOW - INSTRUKCJA
    Instrukcja użytkowania uchwytu do przyspawania typu AOW kl. 8 - kliknij na linku by pobrać pdf (napisany wersalikami).
