Uchwyt do przykręcenia - AOS

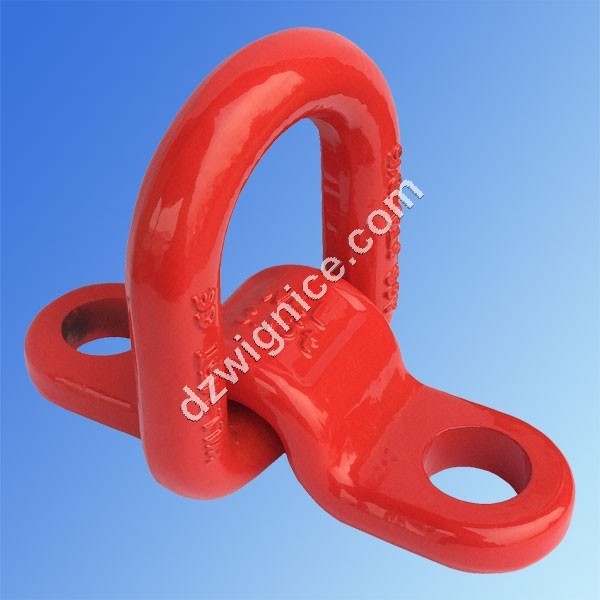

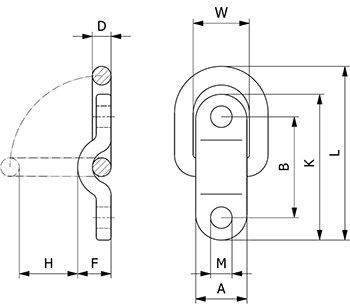

Uchwyt do przykręcania do częsci maszyn itp. Ucho zaczepowe może być obciążane we wszystkich kierunkach. Udźwig WLL o wartościach: 1t , 3,15t , 5,30t. Pełne wymiary podane w tabeli.
Uchwyt do przykręcania do częsci maszyn itp. Ucho zaczepowe może być obciążane we wszystkich kierunkach. Udźwig WLL o wartościach: 1t , 3,15t , 5,30t. Pełne wymiary podane w tabeli.
Uchwyt do przykręcenia - AOS
KOD |
DOR t |
MBL kN |
A mm |
B mm |
D mm |
F mm |
K mm |
H mm |
M mm |
L mm |
W mm |
Masa kg/szt |
---|---|---|---|---|---|---|---|---|---|---|---|---|
AOS 6 |
1 |
39,2 |
36,4 |
72 |
13,5 |
27 |
105 |
42 |
15,3 |
125 |
40 |
0,5 |
AOS 10 |
3,15 |
124,0 |
40,6 |
90,5 |
17 |
33,5 |
130 |
47 |
21,4 |
153 |
45 |
0,8 |
AOS 13 |
5,3 |
208,0 |
49,6 |
110 |
22 |
41,5 |
160 |
58 |
25 |
186 |
54 |
1,7 |
DOR– Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
sposób mocowania | ||||||
---|---|---|---|---|---|---|
Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą zamontowane śruby punktu, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
