Uchwyt do przyspawania - WRC
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig - WLL w zakresie: 0,2t ÷ 4,0t. Typoszereg i wymiary w tabeli.
Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig - WLL w zakresie: 0,2t ÷ 4,0t. Typoszereg i wymiary w tabeli.

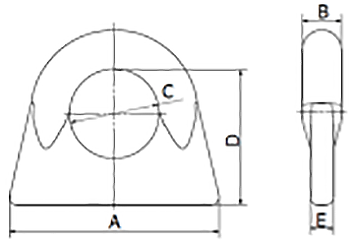

Uchwyt do przyspawania - WRC
KOD |
DOR [t] |
MBL [kN] |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
Masa [kg/szt] |
---|---|---|---|---|---|---|---|---|
WRC 0,2 |
0,2 |
7,8 |
55 |
9 |
23 |
34 |
6 |
0,07 |
WRC 0,5 |
0,5 |
19,6 |
68 |
12 |
31 |
42 |
6 |
0,13 |
WRC 1 |
1 |
39,2 |
85 |
14 |
41 |
54 |
8 |
0,22 |
WRC 2 |
2 |
78,4 |
105 |
19 |
47 |
63 |
10 |
0,44 |
WRC 4 |
4 |
156,9 |
148 |
25 |
65 |
77 |
14 |
1,1 |
DOR – Dopuszczalne obciążenie robocze.
MBL – Minimalna siła zrywająca.
sposób mocowania | ||||||
---|---|---|---|---|---|---|
Ilość cięgien | 1 | 2 | 2 | 3 i 4 | ||
Kąt pochylenia cięgna | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
Współczynnik nośności | 1 | 2 | 1,4 | 1 | 2,1 | 1,5 |
Uwaga : Element do którego będą zamontowane punkty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
