Szakle podłużne typ B DIN-82101
Szakle podłużne o udźwigu w zakresie od 0,4t do 3,2t. Wymiary i typoszereg udźwigu w tabeli.
Szakle podłużne o udźwigu w zakresie od 0,4t do 3,2t. Wymiary i typoszereg udźwigu w tabeli.

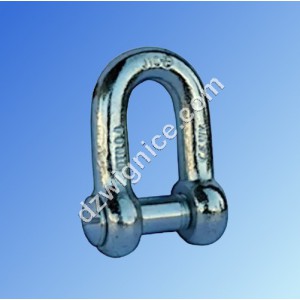

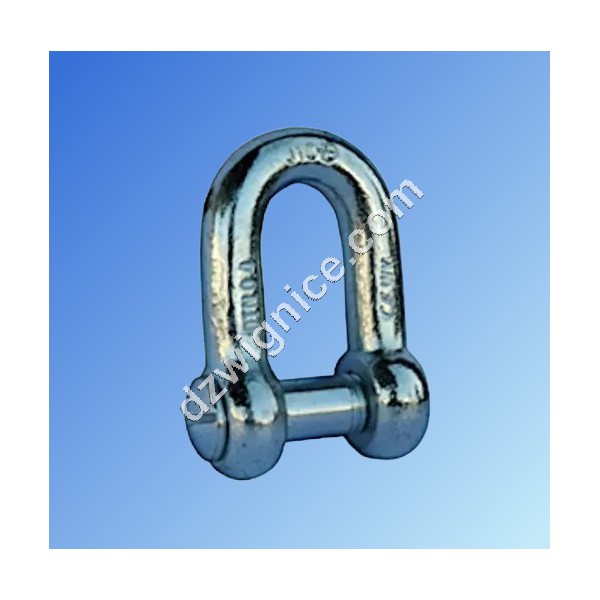

Szakla podłużna typ B według DIN-82101
- ocynkowane galwanizacyjnie
- współczynnik bezpieczeństwa : 5:1
- cechowana : WLL; nr partii; znak producenta; znak CE

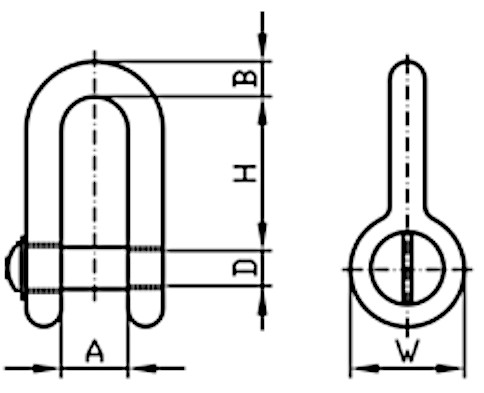

DOR / WLL [t] | H [mm] | A [mm] | D [mm] | B [mm] | W [mm] | Masa [kg/szt.] |
---|---|---|---|---|---|---|
0,4 | 30,5 | 15 | M 10 | 9,2 | 20,5 | 0,09 |
0,6* | 36 | 17 | M 12 | 10 | 24 | 0,15 |
1 | 51 | 22 | M 16 | 14 | 31 | 0,3 |
1,6 | 61 | 27 | M 20 | 16,5 | 40 | 0,57 |
2* | 67 | 30 | M 22 | 19 | 44 | 1 |
3,2* | 83,5 | 38 | M 27 | 24 | 54 | 1,85 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
Rozmiary oznakowane (*) mają termin wysyłki 30 dni
