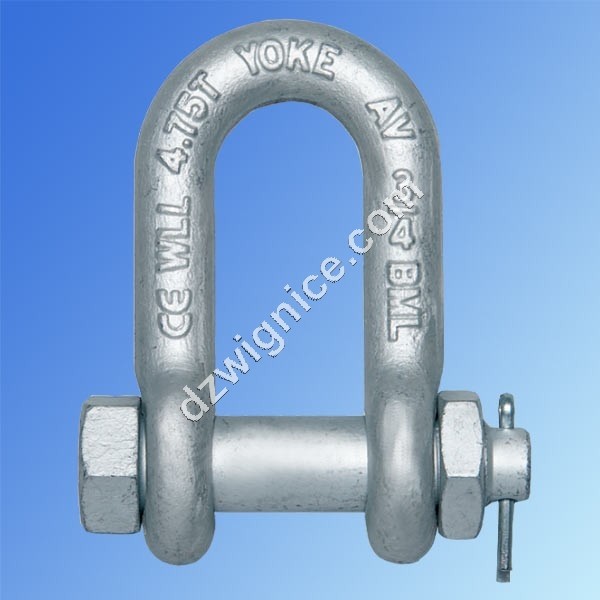

YOKE 8-835 Szakla podłużna ze sworzniem ze stali stopowej

YOKE 8-835 Szakla podłużna ze sworzniem ze stali stopowej

Szakle podłużne z zabezpieczeniem o udźwigu w zakresie od 1t do 13,5t. Klasa 6. Wymiary typoszeregu podano w tabeli.

Więcej szczegółów

YOKE 8-835 Szakla podłużna ze sworzniem ze stali stopowej

  • kuta ze stali węglowej, sworzeń wykonany ze stali stopowej
  • posiada trwałe oznaczenia identyfikacyjne : znak producenta, udźwig, rozmiar, numer partii produkcyjnej oraz znak CE
  • posiada współczynnik bezpieczeństwa 6 : 1
  • wytrzymuje obciążenie próbne 2 x WLL
  • wytrzymuje 20.000 cykli przy obciążeniu 1,5  x WLL
  • poddana w 100% na wykrywalność pęknięć metodą Magnaflux

Szakla posiada aprobatę :ABS

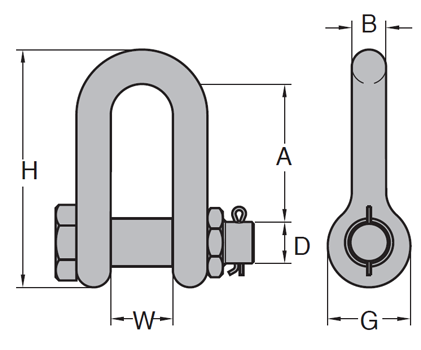

YOKE 8-834 Szakla podłużna ze sworzniem ze stali stopowej



Numer
katalogowy

WLL
[t]

MBL
[kN]

B
mm

D
mm

W
mm

A
mm

G
mm

H
mm

kg/szt

8-835-10

1

58,8

10

11

16

36

23

63

0.1

8-835-13

2

117,7

13

16

20

57

30

83

0.3

8-835-16

3.25

191,2

16

19

27

60

38

106

0.6

8-835-19

4.75

279,5

19

22

33

71

46

126

1.0

8-835-22

6.5

382,5

22

26

38

87

53

148

1.6

8-835-26

8.5

500,3

26

28

44

95

60

166

2.4

8-835-28

9.5

559,1

28

32

46

108

68

190

3.2

8-835-32

12

706,3

32

36

52

119

76

210

4.5

8-835-36

13.5

794,6

36

38

57

133

84

232

6.1

WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
Wykonane wg Federal Specification RR-C-271D, Type 4B, Grade B, Class 3.
  • SZAKLA INSTRUKCJA UŻYTKOWANIA
    Instrukcja użytkowania szakli podłużnych i okrągłych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf.
