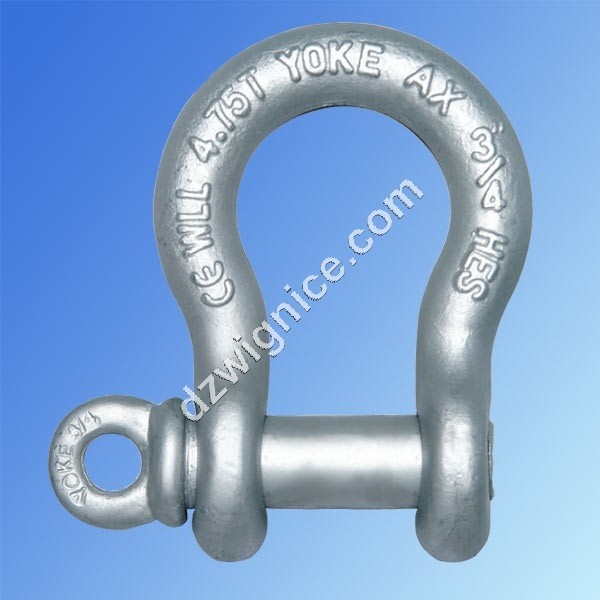

YOKE 8-837 Szakla okrągła ze sworzniem ze stali stopowej

Szakle okrągłe bez zabezpieczenia o udźwigu od 0,75t do 35,0t. Klasa 6. Typoszereg i wymiary w tabeli.

YOKE 8-837 Szakla okrągła ze sworzniem ze stali stopowej bez zabezpieczenia

kuta ze stali węglowej, sworzeń wykonany ze stali stopowej
posiada trwałe oznaczenia identyfikacyjne : znak producenta, udźwig, rozmiar, numer partii produkcyjnej oraz znak CE
posiada współczynnik bezpieczeństwa 5,4 : 1
wytrzymuje obciążenie próbne 2 x WLL
wytrzymuje 20.000 cykli przy obciążeniu 1,5 x WLL
poddana w 100% na wykrywalność pęknięć metodą Magnaflux

Szakla posiada aprobatę : ABS

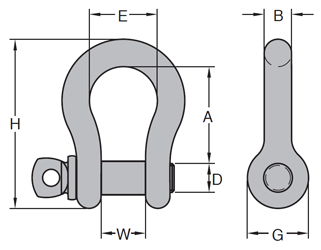

Numer katalogowy	WLL [t]	MBL [kN]	B mm	D mm	W mm	A mm	E mm	G mm	H mm	kg/szt
8-837-08	0.75	44,1	8	9.5	12	31	21	19	54	0.1
8-837-10	1	58,8	10	11	16	36	26	23	65	0.1
8-837-11	1.5	88,2	11	13	19	43	30	27	75	0.2
8-837-13	2	117,7	13	16	20	47	33	30	85	0.3
8-837-16	3.25	191,2	16	19	27	61	43	38	106	0.6
8-837-19	4.75	279,5	19	22	33	72	50	46	126	1.1
8-837-22	6.5	382,5	22	26	38	86	58	53	148	1.6
8-837-26	8.5	500,3	26	28	44	96	69	61	166	2.3
8-837-28	9.5	559,1	28	32	46	111	74	68	190	3.2
8-837-32	12	706,3	32	36	54	121	84	76	210	4.5
8-837-36	13.5	794,6	36	38	59	134	92	84	232	6.3
8-837-38	17	1000,6	38	45	60	146	99	92	254	7.9
8-837-45	25	1471,5	47	51	73	178	127	106	313	16.4
8-837-50	35	2060,1	53	57	83	197	146	122	347	21.0

WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
Wykonane wg Federal Specification RR-C-271D, Type 4A, Grade B, Class 2.

SZAKLA INSTRUKCJA UŻYTKOWANIA
Instrukcja użytkowania szakli podłużnych i okrągłych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf.
