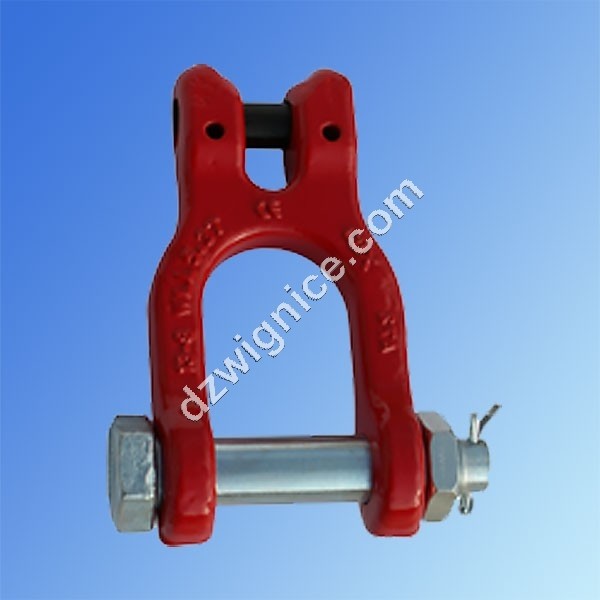

Szakla łańcuchowa CBX klasy 8

Szakle łańcuchowe o typoszeregu udźwigu 2t ÷ 5,3t. Wymiary w typoszeregu podane w tabeli.

Szakla łańcuchowa CBX klasy 8

wykonana ze stali stopowej
posiada trwałe oznaczenia identyfikacyjne : znak producenta, udźwig, rozmiar, numer partii produkcyjnej oraz znak
posiada współczynnik bezpieczeństwa 4 : 1
wytrzymuje obciążenie próbne 2,5 x WLL
wytrzymuje 20.000 cykli przy obciążeniu 1,5 x WLL
poddany w 100% na wykrywalność pęknięć metodą Magnaflux

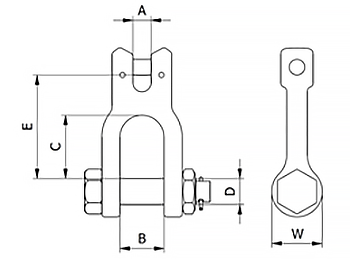

TYP	DOR [t]	MBL [kN]	D [mm]	A [mm]	B [mm]	C [mm]	E [mm]	W [mm]	Masa [kg/szt.]
CBX 8-8	2,0	78,5	M16	10	31	37	62	35	0,47
CBX 10-8	3,15	124,0	M20	14	34	49	80	39	0,88
CBX 13-8	5,3	208,0	M22	16	48	65	99	44	1,50

WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca

SZAKLA INSTRUKCJA UŻYTKOWANIA
Instrukcja użytkowania szakli podłużnych i okrągłych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf.
