Chwytak śrubowy JP
Uchwyt śrubowy JP o kierunku podnoszenia prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0,5t, 1,5t, 3t, 5t i 7,5t. Pełne wymiary dla typoszeregu podane w tabeli.
Uchwyt śrubowy JP o kierunku podnoszenia prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0,5t, 1,5t, 3t, 5t i 7,5t. Pełne wymiary dla typoszeregu podane w tabeli.

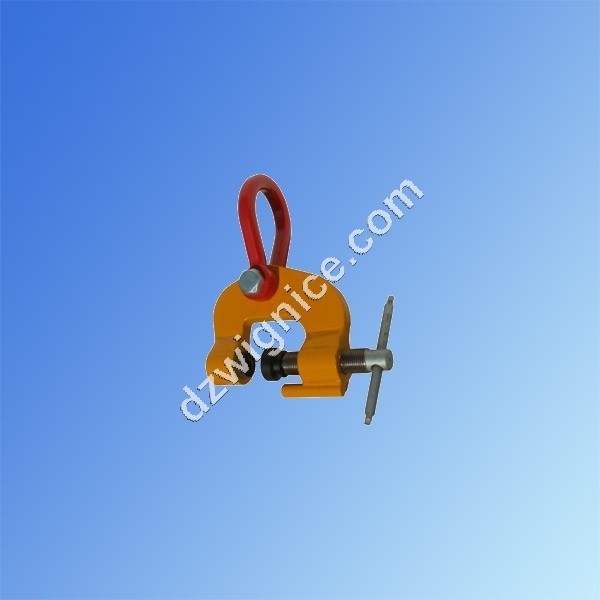

JP- chwytak śrubowy
Uchwyt śrubowy JP przeznaczony jest do podnoszenia, ciągnięcia, obracania blach, elementów konstrukcyji stalowych. Wyposażony jest w dwa ucha stałe. Kierunek podnoszenia równoległy lub prostopadły do zamka śrubowego.
Typ |
DOR [kg] | Zakres chwytania G [mm] | Wymiary [mm] |
Masa [kg] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

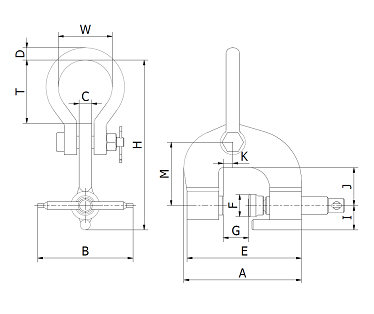

A | B | C | D | E | F | H | I | J | K | M | T | W | ||||
JP 750 | 750 | 0-30 | 145 | 120 | 15 | 19 | 140 | 25 | 247 | 32 | 50 | 10 | 85 | 104,5 | 85 | 3,3 |
JP 1000 | 1000 | 50-100 | 245 | 150 | 20 | 19 | 240 | 35 | 323 | 38,5 | 100 | 40 | 155 | 99,5 | 85 | 6,8 |
JP 1500 | 1500 | 0-40 | 185 | 150 | 20 | 19 | 180 | 35 | 268 | 38,5 | 60 | 15 | 100 | 99,5 | 85 | 5,2 |
JP 3000 | 3000 | 0-60 | 230 | 200 | 25 | 19 | 220 | 50 | 300 | 50 | 70 | 25 | 120 | 94,5 | 85 | 9 |
JP 5000 | 5000 | 0-80 | 26 | 86 |
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 ogólne badania a także PN-EN 13155 i Dyrektywy Maszynowej.
