Uchwyt śrubowy do łebkowników NL-H . Typoszereg udźwigu: 1,5t, 3t, 6t. Pełne wymiary dla typoszeregu podane w tabeli.

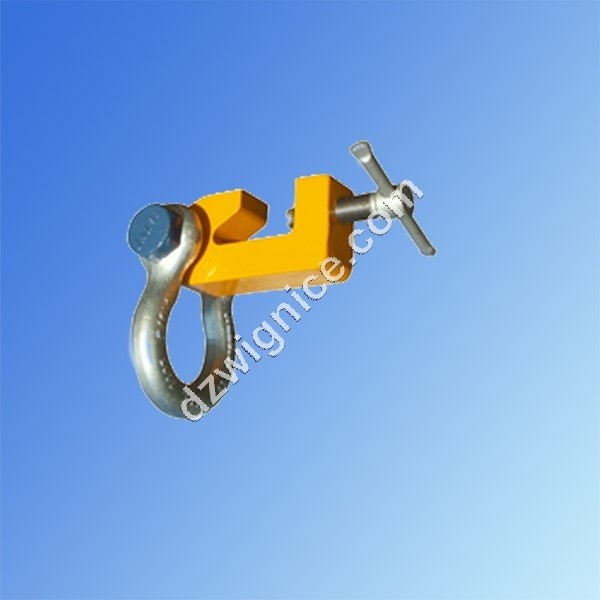

NL-H- chwytak śrubowy
Uchwyt śrubowy NL-H przeznaczony jest do do podwieszenia wciągników do profili typu HP.
| TYP |
DOR [kg] |

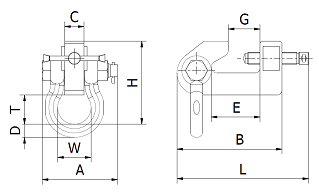

Zakres profili HP[mm] | Wymiary [mm] |
Masa [kg] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | G | H | Lmax | T | W | ||||
| NL-H 1,5 | 1500 | 100-240 | 154 | 165 | 40 | 27 | 75 | 50 | 150 | 211 | 75 | 67 | 5,6 |
| NL-H 3,0 | 3000 | 160-320 | 170 | 221 | 45 | 31 | 100 | 65 | 184 | 275 | 74 | 42 | 8,4 |
| NL-H 6,0 | 6000 | 300-430 | 170 | 260 | 60 | 31 | 135 | 85 | 199 | 340,5 | 64 | 72 | 14,5 |
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 ogólne badania a także PN-EN 13155 i Dyrektywy Maszynowej.
