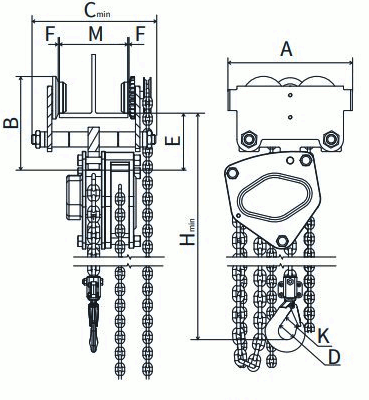

Wciągniki do podnoszenia ładunku z wózkiem o napędzie ręcznym. Pozwalają na przesuwanie podnoszonego ładunku. Typoszereg o udźwigach: 500kg, 1.0t, 2.0t, 3.0t, 5.0t. Wymiary podano w tabeli.

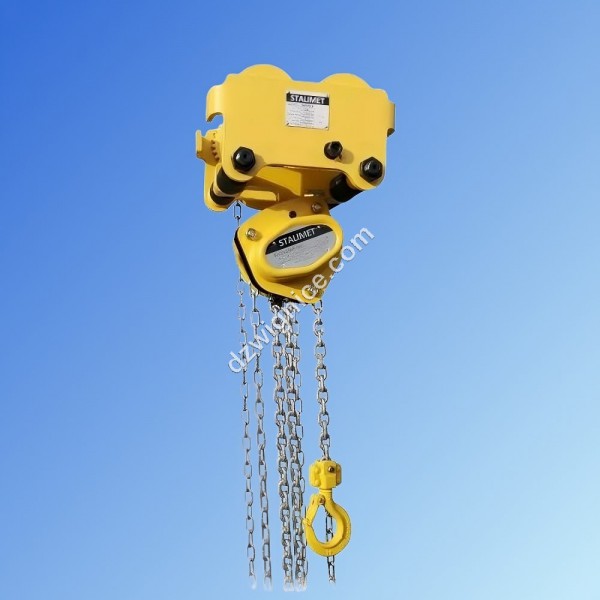

WBE – Wciągnik łańcuchowy z wózkiem
Przeznaczenie:
Wciągnik łańcuchowy przeznaczony jest do ręcznego pionowego transportu ładunków.
Posiada ocynkowany łańcuch nośny klasy 8.
Do sterowania służy łańcuch ręczny o długości = wysokość manewrowa.
Udźwig - dopuszczalne obciążenie robocze (WLL) oznacza maksymalną masę jaka może być podnoszona lub opuszczana.
Standardowa wysokość podnoszenia (HP) jak i standardową wysokość manewrową można zmienić za dopłatą na zamówienie.
|
Typ |
WBE 0.5 |
WBE 1.0 |
WBE 2.0 |
WBE 3.0 |
WBE 5.0 |
|---|---|---|---|---|---|
|
DOR / WLL [kg] |
500 |
1 000 |
2 000 |
3 000 |
5 000 |
|
Wysokość podnoszenia [m]* |
3 |
3 |
3 |
3 |
3 |
|
Wysokość manewrowa [m]** |
2,5 |
2,5 |
3 |
3 |
3 |
|
Ilość cięgien |
1 |
1 |
1 |
2 |
2 |
|
Rozmiar łańcucha [mm] |
6x18 |
6x18 |
8x24 |
8x24 |
10x30 |
|
Siła podnoszenia [N]*** |
200 |
320 |
365 |
385 |
435 |
|
Hmin [mm] |
263 |
342 |
399 |
470 |
584 |
|
A [mm] |
238 |
273 |
302 |
363 |
436 |
|
B [mm] |
169 |
213 |
240 |
275 |
313 |
|
C [mm] |
336 |
334,5 |
372 |
381 |
394 |
|
D [mm] |
35 |
35,5 |
42,5 |
50 |
64 |
|
E [mm] |
86 |
104,5 |
115 |
125 |
146 |
|
F [mm] |
3 |
3 |
3 |
3 |
3 |
|
K [mm] |
28 |
26 |
32 |
37 |
46 |
|
M [mm] |
50-180 |
68-180 |
74-180 |
74-180 |
94-180 |
|
Grupa Natężenia Pracy [ISO] |
M1 |
M1 |
M1 |
M1 |
M1 |
