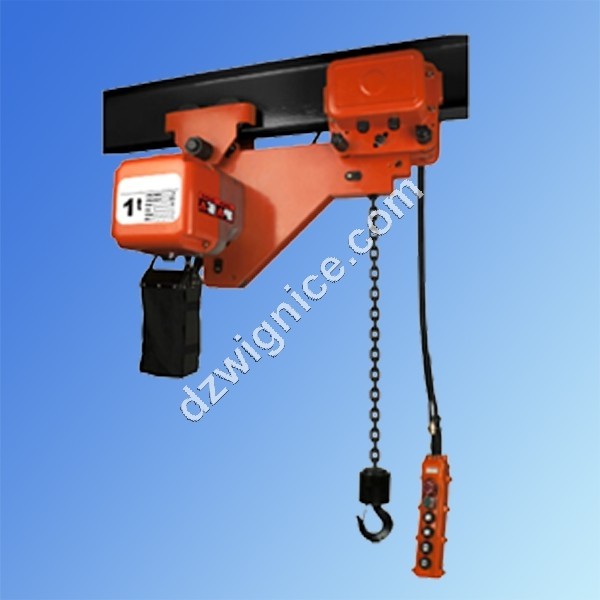

Wciągnik łańcuchowy elektryczny ELL
Wciągnik łacuchwy elektryczny o udźwigu 0.5 , 1 , 2 , 3 , 5t. Dwie predkości. Parametry w tabeli.
Wciągnik łacuchwy elektryczny o udźwigu 0.5 , 1 , 2 , 3 , 5t. Dwie predkości. Parametry w tabeli.
ELL - wciagnik podwieszany z napędem elektrycznym
Posiada dwie prędkości przy podnoszeniu i opuszczaniu.
TYP: | ELL 0,5 | ELL 1 | ELL 2 | ELL 3 | ELL 5 | |
---|---|---|---|---|---|---|
Udźwig [t]: | 0,5 | 1 | 2 | 3 | 5 | |
Wysokość podnoszenie [m]* | 3 | 3 | 3 | 3 | 3 | |
Średnica łańcucha [mm] | 6,3 x 19 | 8 x 24 | 8 x 24 | 11,2 x 34 | 11,2 x 34 | |
Ilość cięgien łańcucha | 1 | 1 | 2 | 1 | 2 | |
Grupa Natężenia Pracy ISO / FEM | M 5 / 2m | M 5 / 2m | M 5 / 2m | M 4 / 1Am | M4 /1Am | |
Prędkość podnoszenia [m/min] | 7,6 / 2,5 | 5 / 1,7 | 2,5 / 0,85 | 6 / 2 | 3 / 1 | |
Prędkość jazdy [m/min] | 15 / 5 | 15 / 5 | 15 / 5 | 18 / 6 | 12 / 4 | |
Napięcie [V] | 400 | 400 | 400 | 400 | 400 | |
Moc silnika wciągnika [kW] | 0,9 / 0,3 | 1,1 / 0,37 | 1,1 / 0,37 | 3,0 / 1,0 | 3,0 / 1,0 | |
Moc silnika wózka [kW] | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | |
Masa [kg] | 134 | 140 | 151 | 249 | 271 | |

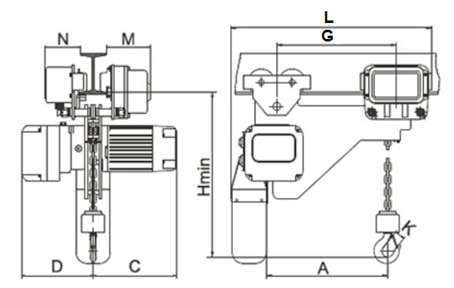

Wymiary [mm]: | H min | 352 | 352 | 451 | 466 | 645 |
A | 466 | 466 | 498 | 519 | 574 | |
C | 334 | 354 | 354 | 471 | 471 | |
D | 273 | 273 | 273 | 336 | 336 | |
G | 458 | 458 | 458 | 530 | 530 | |
L | 769 | 769 | 769 | 960 | 960 | |
M | 169 | 169 | 169 | 178 | 210 | |
N | 136 | 136 | 136 | 145 | 145 | |
K | 31 | 38 | 45 | 45 | 61 |
