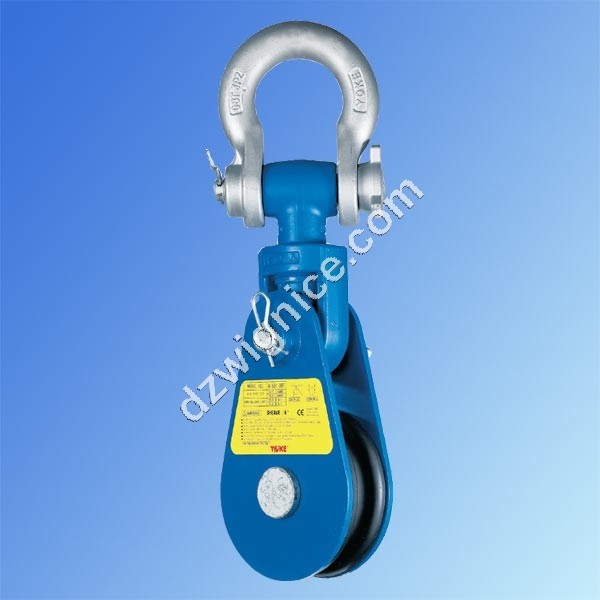

YOKE 8-501 Krążek rozbieralny
Krążek linowy rozbieralny 8-501 o typoszeregu udźwigów WLL 2t - 8t; średnica liny ø8÷19mm; średnica krążka ø76÷203mm. Pełne wymiary i typoszereg są podane w tabeli.
Krążek linowy rozbieralny 8-501 o typoszeregu udźwigów WLL 2t - 8t; średnica liny ø8÷19mm; średnica krążka ø76÷203mm. Pełne wymiary i typoszereg są podane w tabeli.
YOKE 8-501 Krążek rozbieralny
Numer |
WLL |
Średnica krążka |

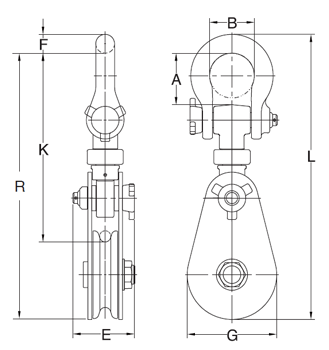

Zalecana średnica liny mm | Wymiary mm |
kg/szt | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A |
B |
K |
R |
E |
F |
G |
L | |||||
8-501-02 |
2 |
76 |
8-10 |
35 |
30 |
150 |
217 |
64 |
11 |
75 |
228 |
2.0 |
8-501-04 |
4 |
114 |
10-13 |
64 |
50 |
243 |
337 |
79 |
19 |
107 |
356 |
5.9 |
8-501-08 |
8 |
152 |
16-19 |
87 |
76 |
320 |
452 |
104 |
32 |
152 |
484 |
13.0 |
8-501-0808 |
8 |
203 |
16-19 |
87 |
76 |
333 |
526 |
104 |
32 |
220 |
558 |
19.5 |
