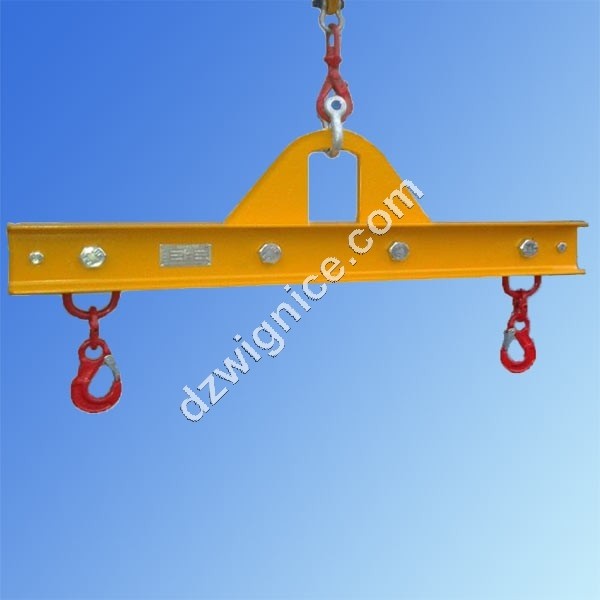

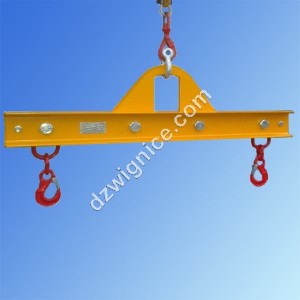

Trawers skręcany TRS A-M 2t
Trawers o udźwigu WLL=2000kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Trawers o udźwigu WLL=2000kg i stałej długości. Trawers zakończona hakami i podczepiana na uchu haka. Długości belki trawersowej podano w tabeli.
Belka trawersowa skręcana TRS A-M o udźwigu 2t
Długość trawersy L [mm] |
A [mm] |
B [mm] |
C [mm] |
T [mm] |
W [mm] |
HR [mm] |
Masa kg |
---|---|---|---|---|---|---|---|
1000 | 30 | 20 | 27,5 | 160 | 75 | 375 | 35 |
1500 | 30 | 20 | 27,5 | 160 | 75 | 394 | 51 |
2000 | 30 | 20 | 27,5 | 160 | 75 | 394 | 61 |
2500 | 30 | 20 | 27,5 | 160 | 75 | 414 | 87 |
3000 | 30 | 20 | 27,5 | 160 | 75 | 432 | 117 |
3500 | 30 | 20 | 27,5 | 160 | 75 | 432 | 133 |
4000 | 30 | 20 | 27,5 | 160 | 75 | 432 | 149 |
4500 | 30 | 20 | 27,5 | 160 | 75 | 451 | 192 |
5000 | 30 | 20 | 27,5 | 160 | 75 | 451 | 211 |
5500 | 30 | 20 | 27,5 | 160 | 75 | 460 | 270 |
6000 | 30 | 20 | 27,5 | 160 | 75 | 460 | 292 |
7000 | 30 | 20 | 27,5 | 160 | 75 | 480 | 385 |
8000 | 30 | 20 | 27,5 | 160 | 75 | 500 | 502 |
L [mm] | Ilość punktów i rozstaw L [mm] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
1000 | 500 | |||||||||
1500 | 1000 | 500 | ||||||||
2000 | 1500 | 1000 | 500 | |||||||
2500 | 2000 | 1500 | 1000 | |||||||
3000 | 2500 | 2000 | 1500 | 1000 | ||||||
3500 | 3000 | 2500 | 2000 | 1500 | 1000 | |||||
4000 | 3500 | 3000 | 2500 | 2000 | 1500 | |||||
4500 | 4000 | 3500 | 3000 | 2500 | 2000 | 1500 | ||||
5000 | 4500 | 4000 | 3500 | 3000 | 2500 | 2000 | ||||
5500 | 5000 | 4500 | 4000 | 3500 | 3000 | 2500 | 2000 | |||
6000 | 5500 | 5000 | 4500 | 4000 | 3500 | 3000 | 2500 | |||
7000 | 6500 | 6000 | 5500 | 5000 | 4500 | 4000 | 3500 | 3000 | ||
8000 | 7500 | 7000 | 6500 | 6000 | 5500 | 5000 | 4500 | 4000 | 3500 | 3000 |
Trawers spełnia wymagania Dyrektywy Maszynowej.
