Strona główna>Trawersy>Trawers skręcany TRS A-M 5t

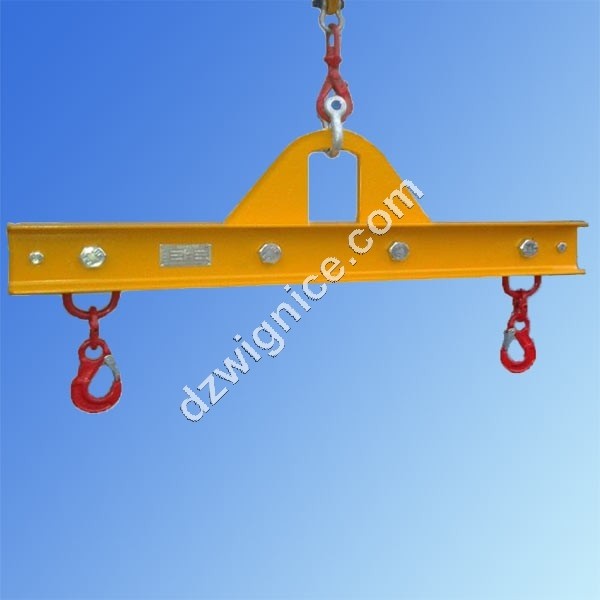

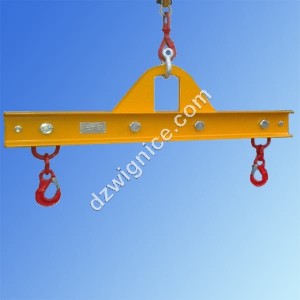

Trawers skręcany TRS A-M 5t

Trawers skręcany TRS A-M 5t

Trawers o udźwigu WLL=5000kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka.  Długości belki trawersowej podano w tabeli.

Więcej szczegółów


2 355,45 zł brutto
1 915,00 zł netto

Trawers skręcany TRS A-M o udźwigu 5t



  • Belka trawersowa do transportu długich ładunków i innych.
  • Sposób podczepienia trawersy - centralne ucho.
  • Sposób podczepienia ładunku - haki na końcach trawersy.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
    Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Posiada małą wysokość użytkową HR.
  • Posiada regulację ze skokiem 500 mm (2xR).
  • Standardowo wyposażony w dwa haki obrotowe na łożyskach .
  • Cechowanie: znak wytwórcy, znak CE, udźwig, numer fabryczny, rok produkcji.

Trawers skręcany TRS A-M rysunek

Długość

trawersy L

[mm]

A

[mm]

B

[mm]

C

[mm]

T

[mm]

W

[mm]

HR

[mm]

Masa

kg

1000 45 25 34,5 200 100 480 55
1500 45 25 34,5 200 100 500 75
2000 45 25 34,5 200 100 520 105
2500 45 25 34,5 200 100 538 140
3000 45 25 34,5 200 100 538 165
3500 45 25 34,5 200 100 548 225
4000 45 25 34,5 200 100 568 280
4500 45 25 34,5 200 100 568 310
5000 45 25 34,5 200 100 588 380
5500 45 25 34,5 200 100 588 420
6000 45 25 34,5 200 100 608 505
7000 45 25 34,5 200 100 608 585
8000 45 25 34,5 200 100 624 725



L

[mm]

Ilość punktów i rozstaw L [mm]
12345678910
1000 500
1500 1000 500
2000 1500 1000 500
2500 2000 1500 1000
3000 2500 2000 1500 1000
3500 3000 2500 2000 1500 1000
4000 3500 3000 2500 2000 1500
4500 4000 3500 3000 2500 2000 1500
5000 4500 4000 3500 3000 2500 2000
5500 5000 4500 4000 3500 3000 2500 2000
6000 5500 5000 4500 4000 3500 3000 2500
7000 6500 6000 5500 5000 4500 4000 3500 3000
8000 7500 7000 6500 6000 5500 5000 4500 4000 3500 3000

  Trawers spełnia wymagania Dyrektywy Maszynowej.

Istnieje możliwość:

  • wykonania większej ilości punktów,
  • wykonania dodatkowego punktu pod centralnym uchem,
  • doposażenia o większą liczbę haków,
  • zamiany haków na szakle zamontowane na specjalnym łączniku.
  • TRAWERSY INSTRUKCJA UŻYTKOWANIA
    Instrukcja użytkowania trawersy - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf z instrukcją.
