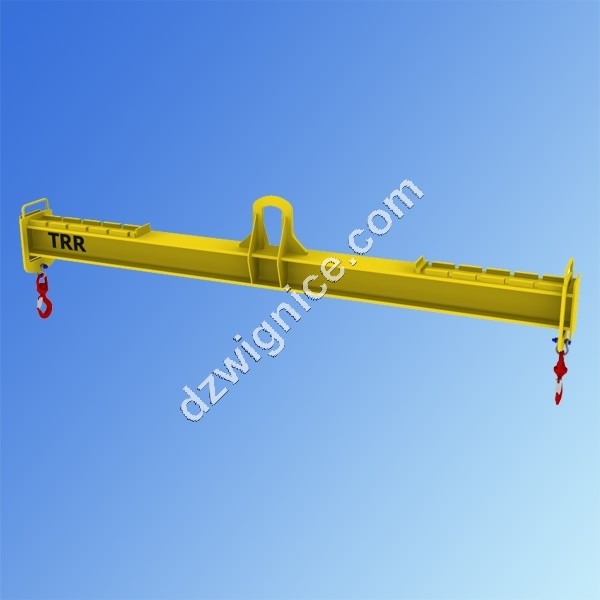

Trawers TRR-AM 0,5t

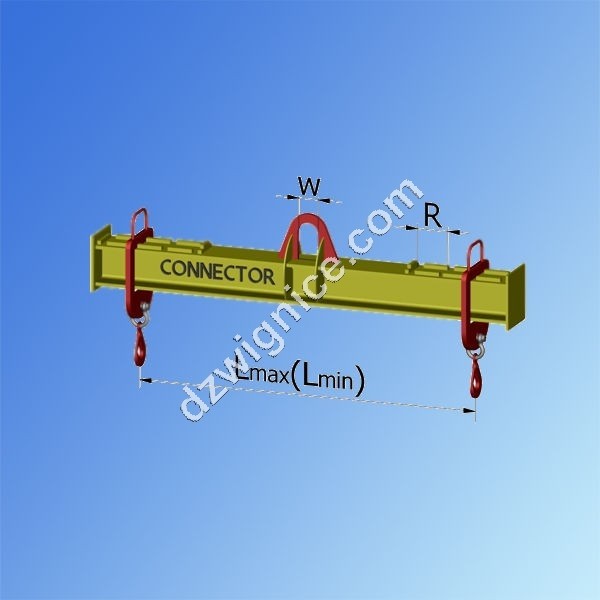

Trawers przestawny TRR - AM 0,5 o udźwigu 500kg. Rozstaw haków regulowany. Dane techniczne podano w tabeli.
Trawers przestawny TRR - AM 0,5 o udźwigu 500kg. Rozstaw haków regulowany. Dane techniczne podano w tabeli.
Trawers TRR-AM 0.5t
- Udźwig WLL-500kg
- Spełnia przepisy dyrektywy maszynowej: 2006/42/WE
- Wykonana zgodnie z zharmonizowaną normą: PN-EN 13155
- Z przestawnymi punktami podczepiającymi ładunek
- Posiada regulację ze skokiem 500 mm (2xR).
- Wyposażony w dwa haki klasy 8.
L* [mm] |
A [mm] |
B [mm] |
C [mm] |
T [mm] |
W [mm] |
HR [mm] |
Masa kg |
---|---|---|---|---|---|---|---|
1000/500 | 20 | 10 | 20 | 130 | 60 | 378 | 25 |
1500/750 | 20 | 10 | 20 | 130 | 60 | 398 | 35 |
2000/1000 | 20 | 10 | 20 | 130 | 60 | 398 | 40 |
2500/1250 | 20 | 10 | 20 | 130 | 60 | 418 | 50 |
3000/1500 | 20 | 10 | 20 | 130 | 60 | 438 | 60 |
3500/1750 | 20 | 10 | 20 | 130 | 60 | 458 | 80 |
4000/2000 | 20 | 10 | 20 | 130 | 60 | 458 | 90 |
4500/2500 | 20 | 10 | 20 | 130 | 60 | 478 | 105 |
5000/2500 | 20 | 10 | 20 | 130 | 60 | 398 | 135 |
5500/3000 | 20 | 10 | 20 | 130 | 60 | 398 | 145 |
6000/3000 | 20 | 10 | 20 | 130 | 60 | 418 | 190 |
7000/3500 | 20 | 10 | 20 | 130 | 60 | 418 | 215 |
8000/4000 | 20 | 10 | 20 | 130 | 60 | 438 | 300 |
Regulacja ze skokiem R - 500 mm
TYP | Lmax(Lmin) | ||||||||
---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
1000/500 | 1000 | 500 | |||||||
1500/750 | 1500 | 1000 | 750 | ||||||
2000/1000 | 2000 | 1500 | 1000 | ||||||
2500/1250 | 2500 | 2000 | 1500 | 1250 | |||||
3000/1500 | 3000 | 2500 | 2000 | 1500 | |||||
3500/1750 | 3500 | 3000 | 2500 | 2000 | 1750 | ||||
4000/2000 | 4000 | 3500 | 3000 | 2500 | 2000 | ||||
4500/2500 | 4500 | 4000 | 3500 | 3000 | 2500 | ||||
5000/2500 | 5000 | 4500 | 4000 | 3500 | 3000 | 2500 | |||
5500/3000 | 5500 | 5000 | 4500 | 4000 | 3500 | 3000 | |||
6000/3000 | 6000 | 5500 | 5000 | 4500 | 4000 | 3500 | 3000 | ||
7000/3500 | 7000 | 6500 | 6000 | 5500 | 5000 | 4500 | 4000 | 3500 | |
8000/4000 | 8000 | 7500 | 7000 | 6500 | 6000 | 5500 | 5000 | 4500 | 4000 |
Cechowanie: znak wytwórcy, znak CE, udźwig, numer fabryczny, rok produkcji.
