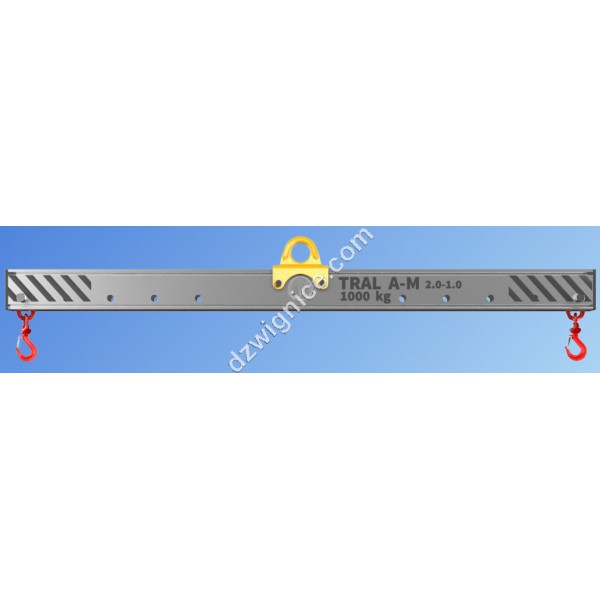

Trawers aluminiowy TRAL - AM 1,0t

Trawers aluminiowy TRAL - AM 1,0t

Trawers aluminiowy TRAL - AM 1,0 o udźwigu 1000kg.  Długości belki trawersowej oraz wymiary podano w tabeli.

Więcej szczegółów


2 002,44 zł brutto
1 628,00 zł netto

Trawers aluminiowy TRAL - AM 1,0t



Spełnia przepisy dyrektywy maszynowej: 2006/42/WE

Wykonany wg zharmonizowanej normy: PN-EN 13155

Cechowany : znak wytwórcy; znak ; udźwig; nr fabryczny; rok produkcji

  • Posiada małą wysokość użytkową HR.
  • Posiada regulację ze skokiem 300 mm (2xR).
  • Standardowo wyposażony w dwa haki obrotowe na łożyskach.
  • Wykonany z aluminium.
  • Lekka konstrukcja.
  • Niska masa.

Istnieje możliwość:

  • wykonania punktów podczepienia trawersy na zawiesie 2-cięgnowe,
  • wykonania dodatkowego punktu pod centralnym uchem,
  • doposażenia o większą liczbę haków,
  • zamiany haków na szakle zamontowane na specjalnym łączniku.

 Trawers TRAL - AM rys.



Lc

[mm]

L

[mm]

A

[mm]

B

[mm]

C

[mm]

T

[mm]

W

[mm]

HR

[mm]

Masa

kg

500 400 25 15 27,5 80 60 385 13
1000 900 25 15 27,5 80 60 385 16
1500 1400 25 15 27,5 80 60 420 21
2000 1900 25 15 27,5 80 60 420 25
2500 2400 25 15 27,5 80 60 460 32
3000 2900 25 15 27,5 80 60 500 41
3500 3400 25 15 27,5 80 60 500 46
4000 3900 25 15 27,5 80 60 540 81
4500 4400 25 15 27,5 80 60 540 90
5000 4900 25 15 27,5 80 60 620 122
5500 5400 25 15 27,5 80 60 620 133
WLL=1000kg
Lc[mm]Ilość punktów i rozstaw L[mm]
1234567891011
500 400
1000 900 600
1500 1400 1100 800
2000 1900 1600 1300 1000 700
2500 2400 2100 1800 1500 1200 900
3000 2900 2600 2300 2000 1700 1400 1100
3500 3400 3100 2800 2500 2200 1900 1600 1300
4000 3900 3600 3300 3000 2700 2400 2100 1800
4500 4400 4100 3800 3500 3200 2900 2600 2300 2000
5000 4900 4600 4300 4000 3700 3400 3100 2800 2500 2200
5500 5400 5100 4800 4500 4200 3900 3600 3300 3000 2700 2400
  • TRAWERS ALUMINIOWA UŻYTKOWANIE
    Instrukcja użytkowania trawersy ALUMINIOWEJ - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf z instrukcją.
