Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych. Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach. Uchwyty tego typu nie należy stosować do cienkich wyginających się blach. Udźwig podany jest dla jednej sztuki: 0.5t do 3.2t.
Chwytak stosowany jest do przenoszenia sztywnych pojedynczych lub związanych pakietów blach i płyt stalowych.
Jego prosta konstrukcja pozwala na szybkie dostosowanie szczeki do grubości blach.
Uchwyty tego typu nie należy stosować do cienkich wyginających się blach.
Udźwig podany jest dla jednej sztuki.

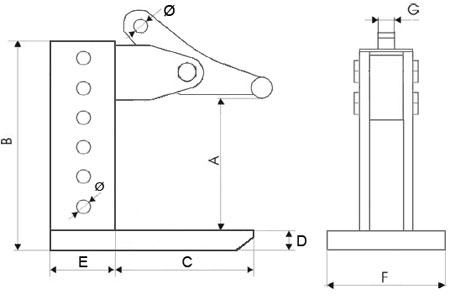

| TYP | DOR kG | A mm | B mm | C mm | D mm | E mm | F mm | G mm | Ø mm | WAGA kg |
|---|---|---|---|---|---|---|---|---|---|---|
| UPBP-0,5 | 500 | 0-150 | 250 | 120 | 15 | 60 | 100 | 10 | 16 | 6,4 |
| UPBP-1 | 1000 | 0-200 | 295 | 120 | 20 | 70 | 100 | 12 | 16 | 8,1 |
| UPBP-1,6 | 1600 | 0-250 | 380 | 140 | 20 | 80 | 130 | 16 | 16 | 13,0 |
| UPBP-2,5 | 2500 | 0-300 | 460 | 160 | 30 | 100 | 140 | 20 | 24 | 23,0 |
| UPBP-3,2 | 3200 | 0-350 | 515 | 160 | 30 | 120 | 160 | 25 | 25 | 30,0 |
Udźwig podany jest dla 1 szt. Kąt między cięgnami nie powinien przekraczać 90°.
W ZAMÓWIENIU NALEŻY PODAĆ TYP.
UCHWYT SPEŁNIA WYMAGANIA NORMY PN-M-06521:1984 W ZAKRESIE PROJEKTOWANIA ORAZ NORMY PN-M-84702:1984 OGÓLNE BADANIA A TAKŻE PN-EN 13155 I DYREKTYWY MASZYNOWEJ 98/37/EC.
