Uchwyty do kręgów betonowych typ GDA

Uchwyty GDA przeznaczone są do prac transportowych i montażowych związanych podnoszeniem kręgu betonowego w jego osi. Zapewniają bezpieczny, łatwy samoczynny uchwyt kręgu podczas jego podnoszenia. Komplet stanowią trzy uchwyty współpracujące z zawiesiem łańcuchowym. Udźwig zawiesia 2.1t, 3.0t i 4.0t. Zakresy podano w tabeli.

Więcej szczegółów


1 717,08 zł brutto
1 396,00 zł netto

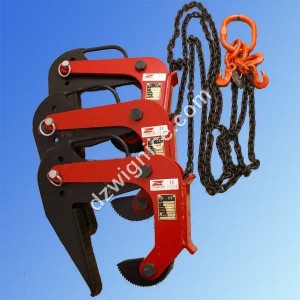

Komplet uchwytów GDA


Uchwyty te znajdują zastosowanie w pracach wszędzie tam gdzie są kręgi betonowe. Umożliwiają bezpieczne i samozaciskowe uchwycenie kręgu betonowego podczas prac montażowych z nim związanych. Proste w użyciu do wszelkich prac związanych z przemieszczaniem i układaniem kręgu, studni, dennicy.
Udźwig kompletu wg. tabeli. W komplecie są trzy uchwyty na zawiesiu łańcuchowym wyposażonym w haki skracające.

Dobrać komplet należy na podstawie parametrów opisujących krąg w tabeli: udźwig (WLL), zakres grubości ścianki kręgu (Z) jak i jego średnica (Ø).

Przy obracaniu kregów wzdłuż ich osi stosować łącznie z hakiem obrotowym (patrz akcesoria). Rękojeści na każdym z trzech uchwytów służą do zakładania lub zdejmowania zacisków oraz ułatwiają precyzyjne manewrowanie ładunkiem. Do użytkowania wyłącznie w zestawach potrójnych wraz z zawiesiami łańcuchowymi

Przeznaczenie :  Służy do bezpiecznego podnoszenia kręgów betonowych, betonowych rur i kręgów studziennych o przekroju okrągłym w pozycji pionowej.
Do montażu studzienek rewizyjnych na rurociągach kanalizacyjnych

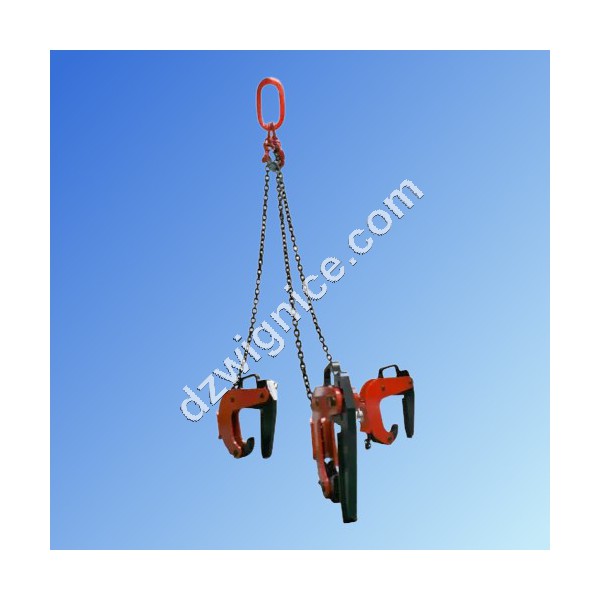

rys. kompletu uchwytów GDA z zawiesiem do kręgów betonowych


TYPWLL
(t)
Wymiary w mmMasa
(kg)
Zakres chwytania
Z
ØLABCWE minHD
GDA 2,1 2,1 40 – 120 2500 2000 160 90 22 360 220 420 50 53
GDA 3,0 3,0 50 – 180 2500 2000 160 90 23 470 275 470 65 78
GDA 4,0 4,0 90 - 220 3000 2500 160 90 23 470 275 480 65 90


Uchwyty są sprzedawane w kompletach z zawiesiem (cena za komplet).

Spełniają przepisy dyrektywy maszynowej 2006/42/WE

Wykonany wg zharmonizowanej normy: PN-EN 13155

Cechowany :
- znak wytwórcy
- znak CE
- udźwig
- zakres chwytania
- nr fabryczny
- rok produkcji

  • GDA 2.1-4.0 - INSTRUKCJA
    Instrukcja użytkowania uchwytów do kręgów betonowych - kliknij na linku powyżej by pobrać pdf (napisany wersalikami).
  • GDA 1.5-4.0 - INSTRUKCJA
    Instrukcja użytkowania uchwytów do kręgów betonowych - kliknij na linku powyżej by pobrać pdf (napisany wersalikami).
