Nakrętka z uchem wykonywana z gwintem w zakresie średnic: M6 ÷ M72 ; obciążenie WLL odpowiednio w zakresie: 0,07t ÷ 21t. Pełne wymiary nakrętki i typoszereg podane w tabeli.

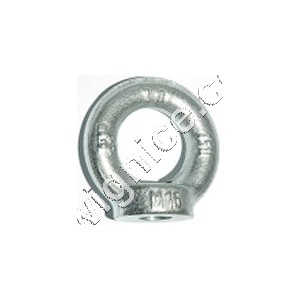

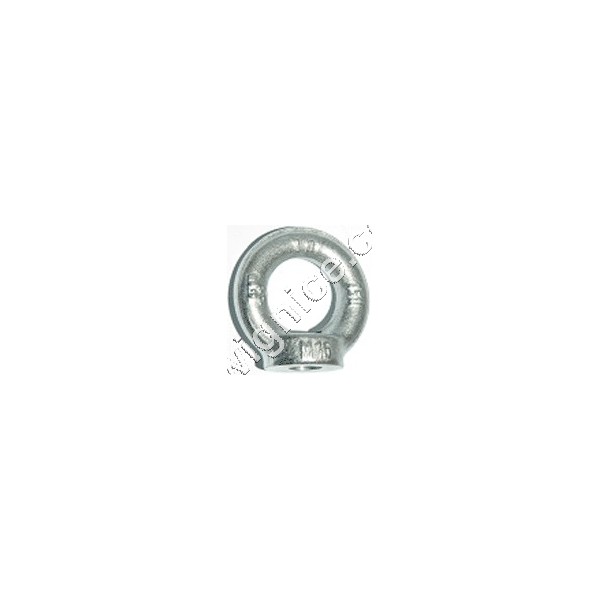

Nakrętka z uchem wg DIN 582.
Zastosowanie jako punkt mocujący, zaczepowy podczas transportu, podczas podnoszenia elementu.
| Ø D mm | WLL [t] | A mm | F mm | L mm | E mm | kg/szt |
|---|---|---|---|---|---|---|
| M 8 | 0,14 | 8 | 20 | 36 | 20 | 0,05 |
| M 10 | 0,23 | 10 | 25 | 45 | 25 | 0,09 |
| M 12 | 0,34 | 12 | 30 | 53 | 30 | 0,16 |
| M 16 | 0,7 | 14 | 35 | 62 | 35 | 0,24 |
| M 20 | 1,2 | 16 | 40 | 71 | 40 | 0,36 |
| M 24 | 1,8 | 20 | 50 | 90 | 50 | 0,72 |
| M 30 | 3,2 | 24 | 60 | 109 | 65 | 1,32 |
| M 36 | 4,6 | 28 | 70 | 128 | 75 | 2,08 |
| M 42 | 6,3 | 32 | 80 | 147 | 85 | 3,11 |
| M 48 | 8,6 | 38 | 90 | 168 | 100 | 5,02 |
| M 56 | 11,5 | 42 | 100 | 187 | 110 | 6,90 |
| M 64 | 16,0 | 48 | 110 | 208 | 120 | 9,30 |
Informacje:
•Wykonana zgodnie z normą DIN 582 ze stali węglowej C15.
•Współczynnik bezpieczeństwa: 6:1.
•Nakrętka jest wykonywana z gwintem.
•Ocynkowana galwanicznie.
Cechowanie: DOR, materiał, numer partii, znak producenta, znak CE.
| Rozmiar | Dopuszczalne obciążenie robocze [kg] | |||||||||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| 0° | 0° | 0° | 0° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | 0°-45° | 0°-45° | |
| M 8 | 140 | --- | 280 | --- | --- | --- | --- | --- | --- | --- |
| M 10 | 230 | --- | 460 | --- | --- | --- | --- | --- | --- | --- |
| M 12 | 340 | --- | 680 | --- | --- | --- | --- | --- | --- | --- |
| M 16 | 700 | --- | 1 400 | --- | --- | --- | --- | --- | --- | --- |
| M 20 | 1 200 | --- | 2 400 | --- | --- | --- | --- | --- | --- | --- |
| M 24 | 1 800 | --- | 3 600 | --- | --- | --- | --- | --- | --- | --- |
| M 30 | 3 600 | --- | 7 200 | --- | --- | --- | --- | --- | --- | --- |
| M 36 | 5 100 | --- | 10 200 | --- | --- | --- | --- | --- | --- | --- |
| M 42 | 7 000 | --- | 14 000 | --- | --- | --- | --- | --- | --- | --- |
| M 48 | 8 600 | --- | 17 200 | --- | --- | --- | --- | --- | --- | --- |
| M 56 | 11 500 | --- | 23 000 | --- | --- | --- | --- | --- | --- | --- |
| M 64 | 16 000 | --- | 32 000 | --- | --- | --- | --- | --- | --- | --- |
Uwaga : Element do którego będą zamontowane nakrętki, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
