Śruba z uchem i długim gwintem w zakresie: M10 ÷ M33. Obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,7t ÷ 9,52t. Pełne wymiary śrub i typoszereg podane w tabeli.

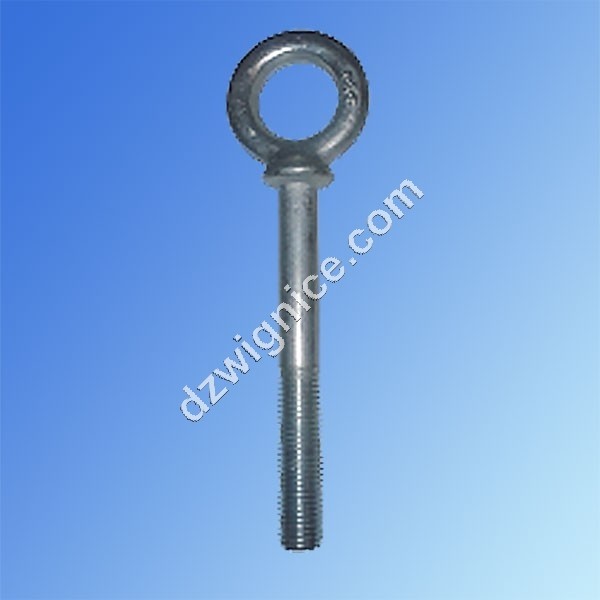

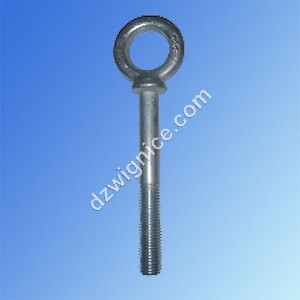

WPE - Śruby z uchem o długim gwincie
Oczko z długim trzpieniem gwintowanym zastosowanie jako punkt zaczepowy, kotwiczący do mocowania podczas transportu czy podnoszenia.
- bez zabezpieczenia antykorozyjnego
- współczynnik bezpieczeństwa : 4:1
- cechowany : WLL; nr partii; znak producenta; znak CE

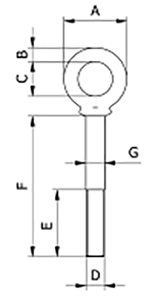

| Rozmiar | DOR [t] | MBL [kN] |
D [mm] |
A [mm] |
B [mm] |
C [mm] |
E [mm] |
F [mm] |
G [mm] |
Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| M 10x114 | 0,7 | 27,5 | M10 | 35 | 8 | 18 | 63 | 114 | 9,5 | 0,11 |
| M 12x152 | 1,18 | 46,3 | M12 | 46 | 10 | 25,5 | 75 | 152 | 12,7 | 0,23 |
| M 16x152 | 2,35 | 92,2 | M16 | 58 | 13 | 32 | 78 | 152 | 15,9 | 0,44 |
| M 20x152 | 3,26 | 127,9 | M20 | 69 | 16 | 38 | 72 | 152 | 19,1 | 0,70 |
| M 24x229 | 6,03 | 236,5 | M24 | 93 | 21 | 51 | 105 | 229 | 25,4 | 1,70 |
| M 30x305 | 9,52 | 373,4 | M30 | 112 | 25 | 63 | 108 | 305 | 31,8 | 3,15 |
| M 33x305 | 9,52 | 373,4 | M33 | 112,3 | 25,6 | 63 | 114 | 305 | 32 | 3,25 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
